加工凹槽

接下来，我们需要加工中心凹槽并清洁转角/角度。这是由于上一操作中因使用的镶件转角半径，在这些区域中留下了材料。可以使用“凹槽”加工策略移除多余的材料，从而通过单项操作执行两项任务。

1. 在功能区上，单击 “CAM”选项卡 “车削”面板 “凹槽” 。

“刀具”选项卡

1. 在“刀具”选项卡中，单击 以打开“刀具库”。
2. 单击 按钮以添加新的刀具。
3. 在“镶件”选项卡上，从“类型:”下拉菜单中选择“开槽”。然后，从“形状:”下拉菜单中选择“正方形”，以指定刀尖并输入以下值：
   • 转角半径：0.25 毫米
   • 槽宽度：2.5 毫米
   • 宽度：2.2 毫米

   将其他值保留为其默认值。

4. 在“夹头”选项卡中，从“样式:”下拉菜单中选择“外部开槽”。
5. 将“头部长度”更改为 50 毫米
6. 在“设置”选项卡上，从“补偿:”下拉菜单中选择“镶件中心”。
7. 单击 按钮为您的操作选择刀具，然后关闭刀具对话框。此刀具将用于以后的分型操作。
8. 单击 以关闭“刀具库”对话框。

“形状”选项卡

现在，移除先前操作无法移除的材料。

1. 单击“形状”选项卡。
2. 启用“残料加工”组。

“加工路径”选项卡

“加工路径”组中的参数控制开槽刀具路径的计算方式。

1. 单击“加工路径”选项卡。
2. 启用“精加工路径”复选框。
3. 启用“粗加工路径”组。

开始计算

1. 单击“操作”对话框底部的 ，或者在图形窗口中单击鼠标右键，然后从标记菜单中选择“确定”以自动开始计算刀具路径。

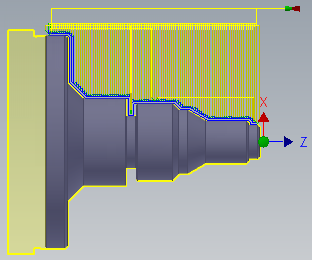

现在将计算刀具路径，并在图形窗口中显示预览。

继续执行切削外螺纹的步骤...
