划分模具的网格

在本任务中，您将划分模具的网格（先使用三角形，然后使用四面体）。

1. 确保所有层均处于选中状态。

2. 单击 （“网格”选项卡 > “网格”面板 > “3D 模具网格”）。

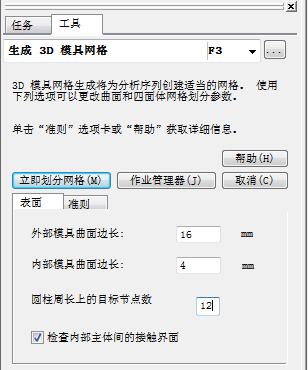

3. 输入 16 mm 作为“外部模具曲面边长”。

4. 输入 4 mm 作为“内部模具曲面边长”。

5. 输入 12 mm 作为“圆柱周长上的目标节点数”。

6. 单击“立即划分网格”。

   划分网格需要运行几分钟的时间。



7. 划分网格完成后，取消选中“模型外部三角形”层。

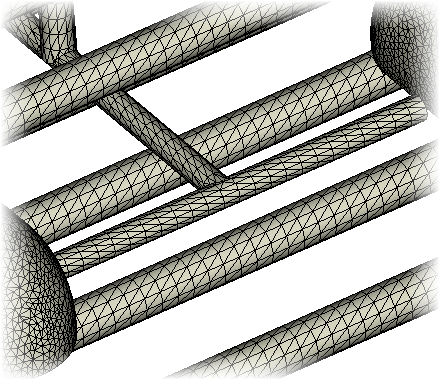

8. 检查覆盖冷却管线和零件的网格。

9. 单击 （“网格”选项卡 > “网格”面板 > “3D 模具网格”）。

10. 单击“立即划分网格”。

    划分网格需要运行几分钟的时间。

11. 右键单击“模具四面体”层，然后选择“显示”。

12. 将“显示为”设置为“透明”，然后单击“关闭”。



13. 保存方案。
