曲线图编辑器(Graph Editor)

打开曲线图编辑器

从主菜单栏中，选择“窗口 > 动画编辑器 > 曲线图编辑器”(Windows > Animation Editors > Graph Editor)
从视图菜单栏中，选择“面板 > 面板 > 曲线图编辑器”(Panels > Panel > Graph Editor)

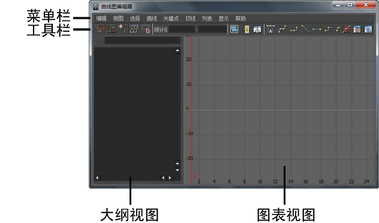

曲线图编辑器是场景中动画属性的图形表示，显示为动画曲线。通过曲线图编辑器，可以操纵场景图表视图内的动画曲线和关键帧。

下表提供使用曲线图编辑器的各项任务的简要概述。

目标	操作
将曲线图编辑器放置在场景视图中	选择要在其中显示“曲线图编辑器”(Graph Editor)的场景视图，然后选择“面板 > 面板 > 曲线图编辑器”(Panels > Panel > Graph Editor)。
在“曲线图编辑器”(Graph Editor)中启用预先选择亮显	在“曲线图编辑器”(Graph Editor)菜单栏中，启用“选择 > 选择前亮显”(Select > Pre-select Highlight)。提示：使用“颜色”(Colors)窗口更改亮显颜色。选择“窗口 > 设置/首选项 > 颜色设置”(Windows > Settings/Preferences > Color Settings)，然后更改“动画编辑器”(Animation Editors)部分中的“预先选择亮显”(Pre-selection highlight)选项。
垂直和水平滚动图表视图	按住 Alt 或 Option (Mac OS X) 键并使用鼠标中键拖动。
统一缩放图表视图	按 Alt 或 Option 键并拖动或使用鼠标右键拖动。
缩放图表视图	按住 Alt 或 Option 键和 Shift 键的同时拖动或使用鼠标右键拖动。
移动到上一个或下一个视图	使用方括号热键（[ 和 ]）。这些是相同的热键，用于在视口的摄影机视图之间移动。若要使用这些热键导航到视图，请在“曲线图编辑器”(Graph Editor)中单击，然后按左方括号 ([) 移动到上一个视图，或按右方括号 (]) 移动到下一个视图。
过滤损坏的 Euler 角度	选择损坏的动画曲线（例如，“旋转 X”(Rotate X)、“旋转 Y”(Rotate Y)和“旋转 Z”(Rotate Z)），然后选择“曲线 > Euler 过滤器”(Curves > Euler Filter)。
更改现有曲线的旋转插值类型	使用“曲线图编辑器”(Graph Editor)和“摄影表”(Dope Sheet)中的“曲线 > 更改旋转插值”(Curves > Change Rotation Interp)菜单。
设置 FK/IK 关键帧曲线	使用“设置 IK/FK 关键帧”(Set IK/FK Key)选项。
