“曲线扭曲”(Curve Warp)变形器用于沿曲线拉伸对象或为对象设置动画。可以从多个不同位置访问它：
- 在“建模”(Modeling)和“装备”(Rigging)菜单集中：“变形 > (创建)曲线扭曲”(Deform > (Create) Curve Warp) >
- 在“动画”(Animation)菜单集中：“动画变形 > 打开完全变形菜单 > (创建)曲线扭曲”(Anim Deform > Open full Deform menu > (Create) Curve Warp) >
曲线扭曲
- 曲线(Curve)
-
显示用作输入的曲线。还可以使用鼠标中键将曲线拖入此字段，或者单击鼠标右键连接选定曲线。如果曲线已连接，还可以单击鼠标右键将其移除或显示在大纲视图中。
- 目标曲线(Aim Curve)
-
显示当“目标”(Aim)设置为“目标曲线”(Aim Curve)时几何体指向的曲线。还可以使用鼠标中键将曲线拖入此字段，或者单击鼠标右键连接选定曲线。如果曲线已连接，还可以单击鼠标右键将其移除或显示在大纲视图中。
- 目标(Aim)
-
指定所变形对象的方向。选项包括：
- 自动法线(Auto Normals)：根据法线自动确定如何设置网格的方向。
- 曲线法线(Curve Normals)：在每个控制点上沿曲线的法线设置网格的方向。

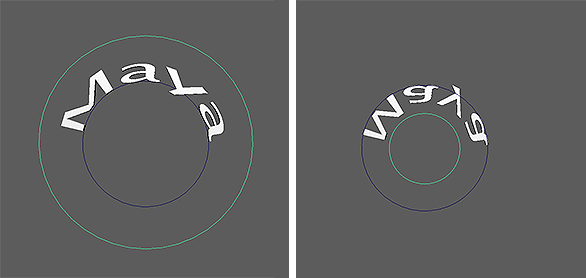

- 目标曲线(Aim Curve)：将网格的方向设置为朝向指定曲线。
- 目标曲线模式(Aim Curve Mode)
-
指定当“目标”(Aim)设置为“目标曲线”(Aim Curve)时，将使用目标曲线的哪个方面确定几何体的方向。选项包括：
- U 值(U Value)：对输入曲线和目标曲线的相应 U 值进行采样，然后使用其间的线作为几何体的上方向向量。这种求值方法的速度最快。
- 最近点(Closest Point)：对输入曲线的每个 U 值进行采样时，该选项使用目标曲线上对应的最近 CV 确定几何体的上方向向量。此方法更易于使用，但速度比“U 值”(U Value)要慢。
- 对齐(Alignment)
-
指定相对于变形所沿曲线对齐网格的轴。
- 翻转轴(Flip Axis)
-
反转“对齐”(Alignment)轴。
- 封套(Envelope)
-
控制从网格的原始形状到其在曲线上的变形形状的衰减。使用该属性可在它们之间进行混合。
- Offset
-
确定沿曲线偏移网格的距离。增加该值将沿曲线移动网格。还可以将该值设置为小于 0 或大于 1，使网格继续超出曲线的起点/终点。
- 保持长度(Keep Length)
-
保持输入网格的长度。如果禁用此选项，则网格将始终拉伸以填充曲线的整个长度。
网格缩放(Mesh Scaling)
- 长度缩放(Length Scale)
-
根据曲线长度百分比缩放网格。
- 最大缩放(Max Scale)
-
沿非长度轴缩放网格。
缩放曲线(Scale Curve)
该曲线图允许自定义“最大缩放”(Max Scale)的形状。
曲线旋转(Curve Rotation)
- 旋转(Rotation)
-
确定网格围绕曲线长度的总体旋转。
- 扭曲旋转(Twist Rotation)
-
确定围绕曲线长度应用于网格的附加扭曲量。
扭曲曲线(Twist Curve)
该曲线图允许自定义由“扭曲旋转”(Twist Rotation)所施加扭曲的形状。
