查看翘曲结果

在本任务中，您将分析翘曲指示器结果以确定翘曲的相对大小。

1. 单击“视图”选项卡 > “可见性”面板 > “对象可见性”。

2. 取消选择型腔以外的所有对象。

3. 将模型旋转到大约 180 45 90，使 ViewCube 如下图所示。



4. 单击“方案任务”窗格中的“翘曲指示器，所有因素”。

5. 单击 （“结果”选项卡 > “结果”面板 > “图形属性”）。

6. 单击“变形”选项卡，将“比例因子”设置为 5，然后单击“确定”。此设置会将变形放大五倍，以便更清楚地查看。

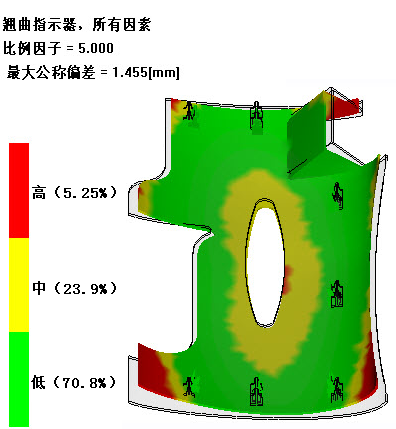

   此结果显示了零件的翘曲（形状的平面改变）的相对大小。绿色区域小于最大公称偏差的 80%，红色区域则至少为该偏差的 120%120%。最大公称偏差的默认值为零件平均壁厚的一半。此结果显示在结果图例中，同时列在“翘曲约束”（“结果”选项卡 > “结果”面板 > “翘曲约束”）中。



7. 旋转、平移和缩放以检查翘曲。

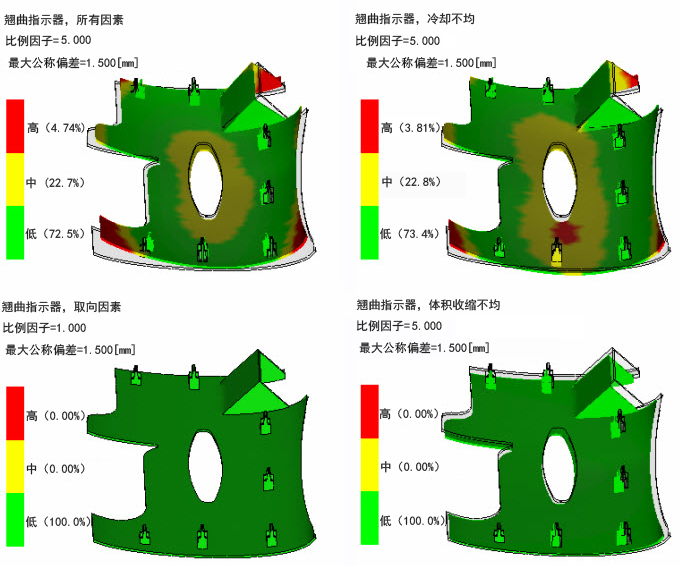

8. 拆分屏幕并显示其他翘曲指示器。

   将它们与“所有因素”图进行对比。与所有因素图最相似的图形对翘曲具有最大的影响。在本例中，冷却不均图与所有因素图最相似。
