物理属性

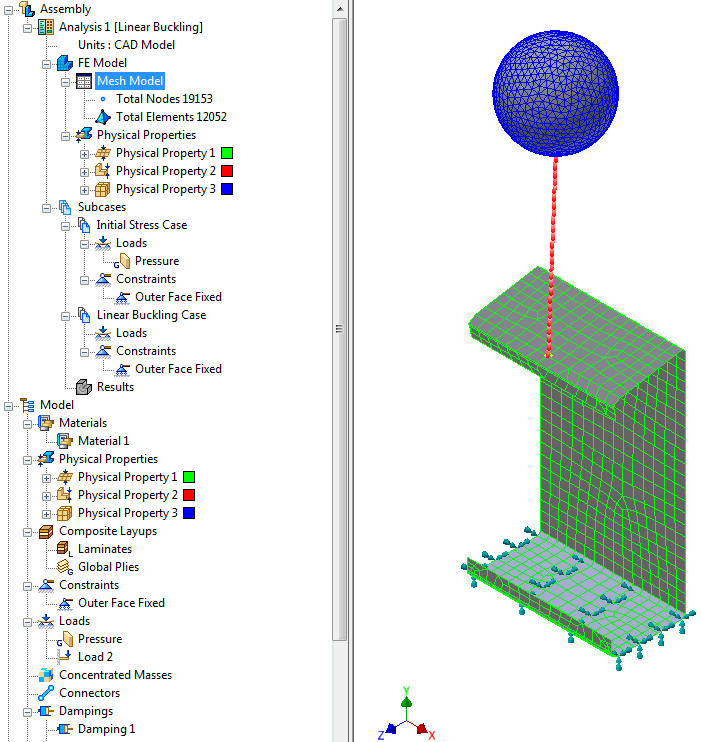

已创建的所有单元物理属性都在此分组在“模型”树中。

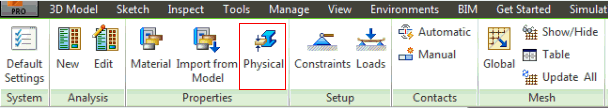

单击功能区上“属性”面板下的“物理”按钮，或在树中“物理属性”上单击鼠标右键，然后选择“新建”以打开以下窗口。

“物理属性”窗体中有以下可用部分：

• 名称：在此字段中为属性输入名称，例如 Solid Property。
• ID：Autodesk Nastran In-CAD 将自动更新属性的 ID，与“材料”类似。
• 类型(默认为“实体单元”)：选择零件的属性类型：
  • 线单元：具有 6 个自由度的 1D 单元。
  • 壳单元：二维四边形和三角形单元。
  • 实体单元：三维线性和抛物线四面体单元。
• 单元属性/数据：
  • 线单元属性
  • 壳单元属性
  • 实体单元数据
• 添加到 FE 模型：此复选框会自动将此物理属性放置在“FE 模型”下。
• 材料：允许用户在同一物理属性对话框中定义新材料 以及指定已定义的材料。它将自动放置在“物理属性”下。
• 颜色：允许挑选物理属性的颜色，在屏幕上反映为网格颜色。



• 关联的几何体：
  • 线单元
  • 壳单元
  • 实体单元（在“部件”上下文中）

此窗体中的其他部分依据所选的单元“类型”和选定的“输入类型”而稍有不同。单击页面底部的链接可查看有关这些主题的详细信息。

可以将物理属性从“模型”树拖放到“FE 模型”中。

将“物理属性”添加到“FE 模型”中后，将创建一个包含所有物理属性的节点。这能让您创建新的物理属性，而无需转到“模型”树中。也可以从此处选择物理属性以包含在分析模型中。

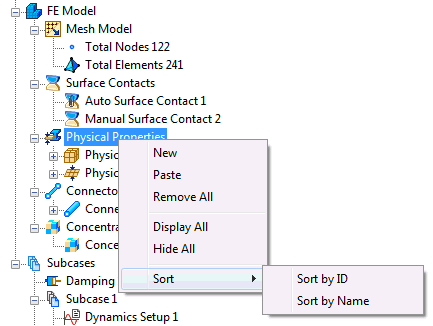

如果在“FE 模型”树部分的“物理属性”上单击鼠标右键，可使用以下选项：

• 新建
• 粘贴
• 全部移除
• 全部显示
• 全部隐藏
• 排序：
  • 按 ID 排序
  • 按名称排序
