关联的几何体

对于“线单元”：

仅当在“物理属性”窗体的“输入类型”部分的“线单元属性”下选中了“属性输入”或“横截面”选项时，此窗体才会处于活动状态。

属性输入

横截面

• 选择的实体：将显示与输入属性关联的草图曲线。
• 旋转角度(度) ：允许旋转截面，以便获得适当的截面方向。
• 中性轴偏移：
  • Y (英寸)：允许截面在单元 Y 方向偏移。
  • Z (英寸)：允许截面在单元 Z 方向偏移。
  • 视图：显示选定线的中性坐标系。X 轴是从线单元的端点 A 到端点 B，Y 轴是横截面的垂直方向。

  必须启用“显示坐标系”选项才能查看此特征。

如果在“物理属性”窗体上“输入类型”部分的“线单元属性”下选择了“结构构件”选项，则可通过“查看属性”按钮选择结构构件焊接件。

对于“壳单元”：

在“物理属性”窗体的“壳单元属性”下选中了“标准”或“层压板”选项时，此窗体处于活动状态。

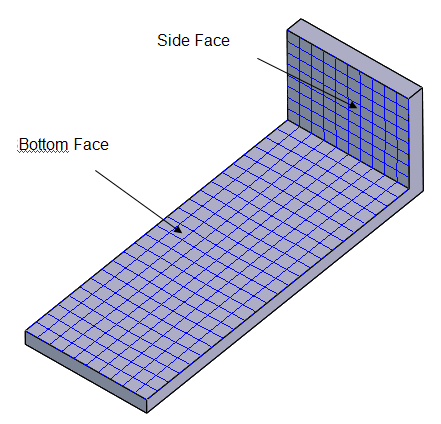

可将不同的属性指定给不同的面。在以下示例中，底面需要的厚度为 1.0mm，侧面需要层压板属性。

将为每个面指定不同属性。

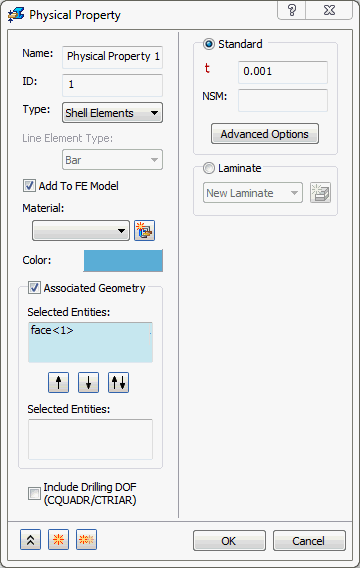

• 在“关联的几何体”部分中，选择该底面，然后选择“标准”属性按钮。将此平面的厚度设置为 1.0mm (0.001m)。

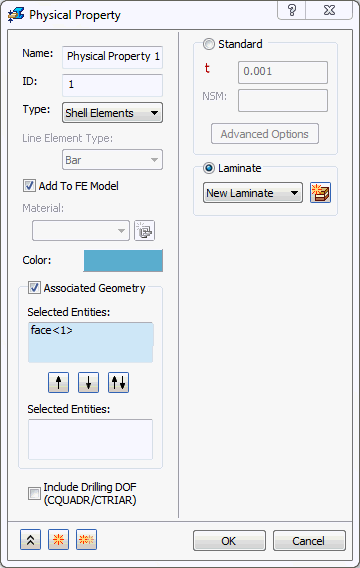

• 在“关联的几何体”部分中，选择侧面，然后单击“层压板”属性按钮。

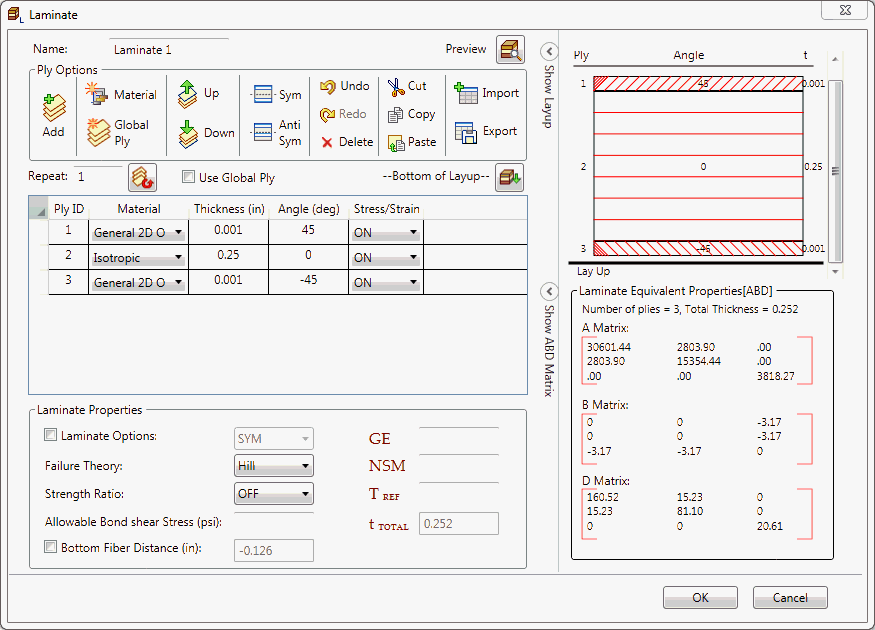

• 单击“新建层压板”，创建层压板属性并作为复合物铺层指定给竖直侧面，如下表所示：



  • 所有层的组合厚度是竖直板的厚度，即 0.252 英寸。

对于“实体单元”：

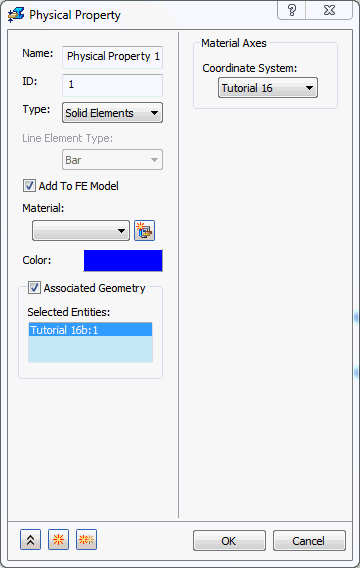

通过此窗体，可以在“物理属性”窗体上选择“实体单元属性”后，为两个主体指定不同的属性。

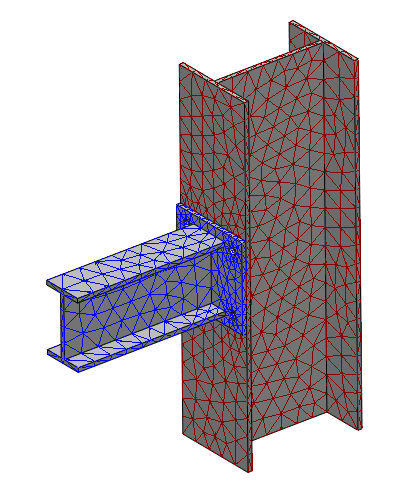

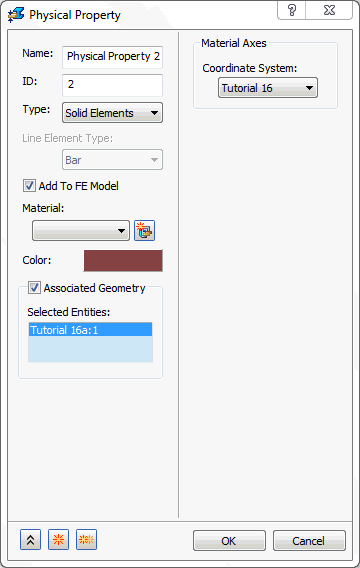

在下面的示例中，在两个不同物理属性中使用两种不同颜色选择了垂直 I 截面部分（蓝色）和水平 I 截面部分（棕色）。
