设置 Iso 样式的注释的步骤

指定希望在图形中为 ISO 对象添加注释的方式。

1. On the ribbon, click Home tab Project panel Project Manager Project Setup.
2. 在“项目设置”对话框中，展开“等轴测 DWG 设置”。单击“注释”。

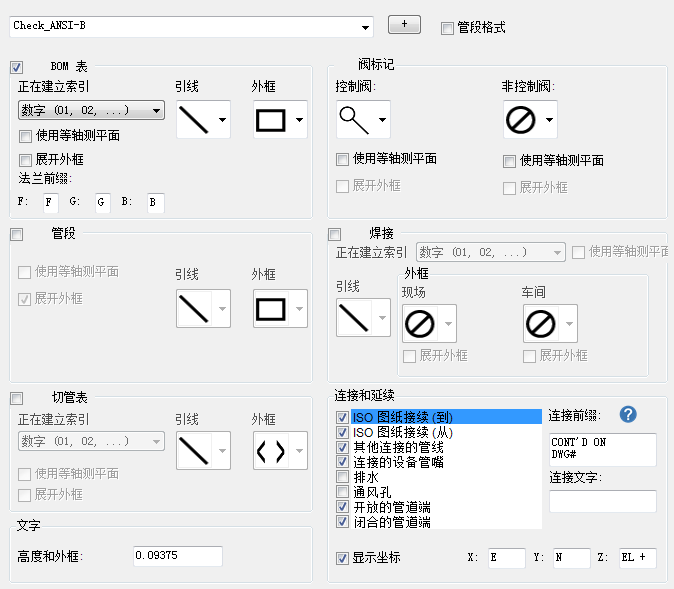

3. 在“注释”窗格上的“Iso 样式”列表中，选择一种 Iso 样式。
4. 在“BOM 表注释”下，选择需要的编号样式（字母或数字）和闭合造型。如果想要使用引线，则选中该复选框。
5. 在“切管注释”下，选择需要的编号样式（字母或数字）和闭合造型。如果想要使用引线，则选中该复选框。
6. 在“管段注释”下，选择需要的编号样式（字母或数字）和闭合造型。如果想要使用引线，则选中该复选框。
7. 在“端点连接注释”下，请执行以下操作：
   • 选择想要进行注释的项目。
   • 选择或清除“在 Iso 上显示端点连接注释”。
   • 根据需要修改连接文字前缀。
   • 在尖括号中输入具有特性名称的连接文字。
   • 选中或清除“附加坐标和标高”复选框。
   • 为要进行标注的每个端点连接重复这些步骤。
   • 根据需要修改坐标前缀。
8. 在“焊接注释”下，选择需要的编号样式（字母或数字）和闭合造型。选择车间、现场或两者。如果想要使用引线，则选中该复选框。
9. 在“阀注释”下，选中想要使用标记编号注释的那些项目的复选框，并从下拉列表中选择想要的注释样式。
10. 在“日期”下的下拉列表中，单击要显示的日期格式。若要以四位数字的年份格式显示日期，请选中“使用四位数字的年份格式”复选框。
11. 单击“确定”。
