添加或修改标题栏属性的步骤

通过将属性定义添加到标题栏，可以将项目和线数据添加到等轴测图形。

1. On the ribbon, click Home tab Project panel Project Manager Project Setup.

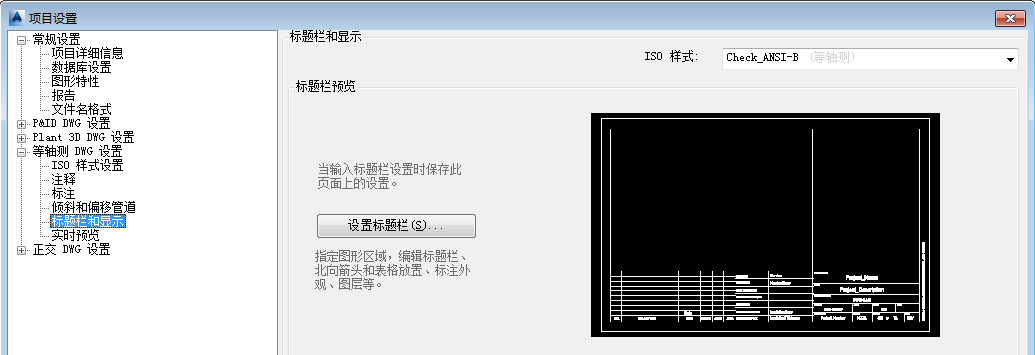

2. 在“项目设置”树状图中，展开“等轴测 DWG 设置”。单击“标题栏和显示”。

3. 在“标题栏和显示”窗格中的“ISO 样式”的旁边，从下拉列表中选择一种样式。
4. 在“标题栏预览”下，单击“设置标题栏”。
5. 在功能区上的“属性”面板上，单击“标题栏属性”。

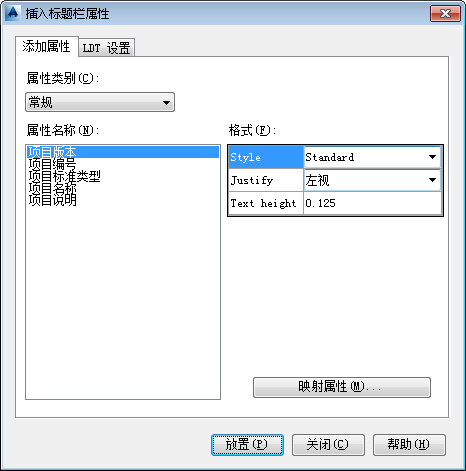

6. 在“插入标题栏属性”对话框中的“添加属性”选项卡上，请执行以下操作：
   • 在“属性类别”下，从下拉列表中选择一种属性类别。属性名称列表将更改，具体取决于您此处的选择。
   • 在“属性名称”下，单击要添加到标题栏的属性。
   • 在“格式”下，根据需要更改“样式”、“对正”和“文字高度”框。
   • 单击“放置”。
   • 在绘图区域中单击以放置属性。
   • 继续选择属性、调整格式并将属性放置到标题栏中。
   • 完成后，单击“关闭”。
7. 根据需要，使用 AutoCAD 功能修改属性。
8. 完成后，在功能区上单击“标题栏设置”选项卡 “关闭”面板 “返回到项目设置”。

配置线名称表

1. On the ribbon, click Home tab Project panel Project Manager Project Setup.
2. 在“项目设置”树状图中，展开“等轴测 DWG 设置”。单击“标题栏和显示”。

3. 在“标题栏和显示”窗格中的“ISO 样式”的旁边，从下拉列表中选择一种样式。
4. 在“标题栏预览”下，单击“设置标题栏”。
5. 在功能区上的“属性”面板上，单击“标题栏属性”。

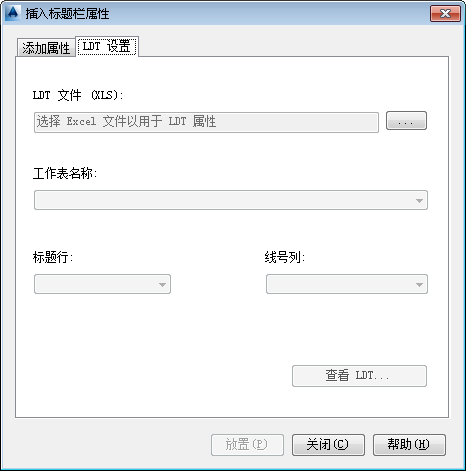

6. 在“插入标题栏属性”对话框中，单击“LDT 设置”选项卡并执行以下操作：
   • 在“LDT 文件 (XLS)”下，单击 [...] 按钮，然后浏览到希望用来放置 LDT 文件的位置。单击 LDT 文件，然后单击“打开”。来自选定电子表格的信息将显示在“工作表名称”、“标题行”和“线号列”之下。
   • 单击“查看 LDT”以显示线名称表的预览。以下是一个样例表：

   “线名称表”样例

   线名称表 (zip)。

7. 在“插入标题栏属性”对话框中，单击“添加属性”选项卡并执行以下操作：
   • 在“属性类别”下，从下拉列表中选择“LDT 属性”。
   • 在“属性名称”下，单击要添加到标题栏的属性。
   • 在“格式”下，根据需要更改“样式”、“对正”和“文字高度”框。
   • 单击“放置”。
   • 在绘图区域中单击以放置属性。
   • 继续选择属性、调整格式并将属性放置到标题栏中。
   • 完成后，单击“关闭”。
8. 完成后，在功能区上的“关闭”面板中，单击“返回到项目设置”。
