关于将 PCF 文件输入到三维模型

PCF to Pipe 在功能区中可用。

您可以输入在 AutoCAD Plant 3D 中创建的或由其他程序创建的 PCF 文件。

已输入到三维模型的 SampleIsoPreview.pcf。

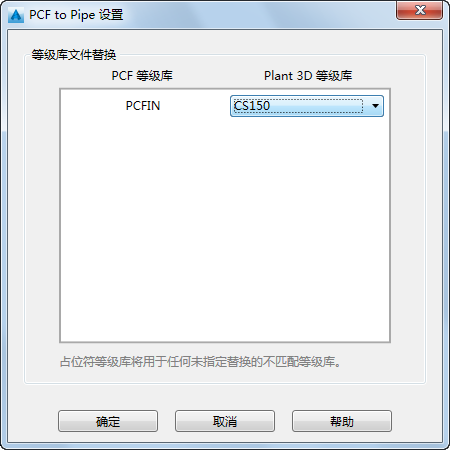

如果当前项目等级库文件与 PCF 不匹配，您可以指定一个 Plant 3D 管道等级库用于替换。

在输入期间，占位符等级库用于无法定位的元件。在三维模型中无法识别的元件用中心线表示，以指示其长度和方向。将创建一个可查看的日志文件，以便标识等级库映射或其他问题。

样例日志文件问题：

• 未找到零件，使用了中心线
• 未找到零件，使用了自定义零件
• 英制占位符等级库用于替代 PCF 等级库 XXX

注： PCF 输入可能会忽略元件或使用占位符等级库。建议在所有输入均完成（包括 状态为成功的输入）后，再打开和查看日志文件。
