在正交图形中，可以像在任何 AutoCAD 图形中一样，在正交视口中添加标注。有关在图形中添加标注的详细信息，请在 AutoCAD 帮助系统中搜索“关于标注”。CAD 管理员可能已在 DWT 的“正交设置”对话框中设置了默认标注样式。
注：
确保在添加标注时位于图纸空间。
- 在项目管理器中，单击“正交图形”选项卡。
- 在“正交”树状图中，展开项目和“正交图形”文件夹。双击正交图形。
- 在功能区上，单击“正交视图”选项卡

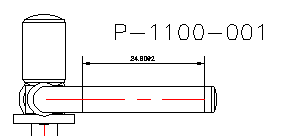

“标注”面板 “标注”。 - 在图形中，指定第一个和第二个延伸线原点，或按 ENTER 键选择要标注的对象。
- 使用光标在图形中移动尺寸线。单击以设置尺寸线。
注：
标注在模型更新时不更新。必须手动调整标注。
