在正交图形中使用注释的步骤

将注释添加到正交图形

1. 在项目管理器中，单击“正交图形”选项卡。
2. 在“正交”树状图中，展开项目和“正交图形”文件夹。双击正交图形。
3. 在正交图纸空间的正交图形中，在包含要进行注释的元件的视口中单击鼠标右键。

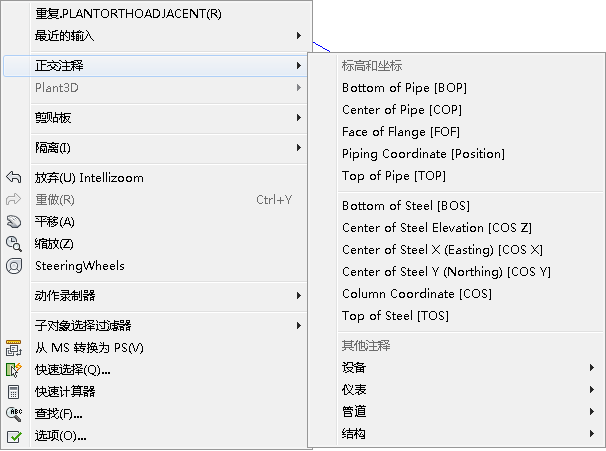

4. 在菜单中，单击“正交注释”。单击所需的注释，例如管道底部 [BOP]。
5. 当收到系统提示时，选择要进行注释的元件。

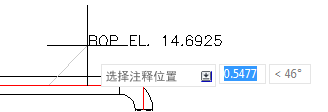

6. 放置光标并单击以在想要进行注释的位置设置注释。

   注： 放置注释时，启用栅格捕捉 (F9) 会很有用。

移动正交图形中的注释

1. 在正交图纸空间下的正交图形中，单击要移动的注释。

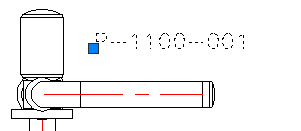

2. 使用移动夹点将注释拖动到图形上的任何位置。
3. 如果有注释引线，也可使用移动夹点将其拖动到适当位置。


更新正交图形中的注释

1. 在正交图纸空间下的正交图形中，双击包含要更新的 Plant 对象注释的视口。
2. 在功能区上，单击“正交视图”选项卡 “注释”面板 “更新注释”。
