使用“截剪裁”参数以显示模型位于剖切平面下方的零件。
如果仅需要墙按照墙在标高 3 的视图范围中所显示的那样在平面视图中可见，则可以使用“截剪裁”参数从视图中剪裁该墙。
请使用平面视图的“截剪裁”参数激活此功能。 后剪裁平面由“视图深度”参数定义，该参数是视图的“视图范围”属性的一部分。
平面视图包括楼层平面视图、天花板投影平面视图、详图平面视图和详图索引平面视图。
注： 对于 Revit Structure，平面视图包括结构平面视图、详图平面视图和详图索引平面视图。
示例

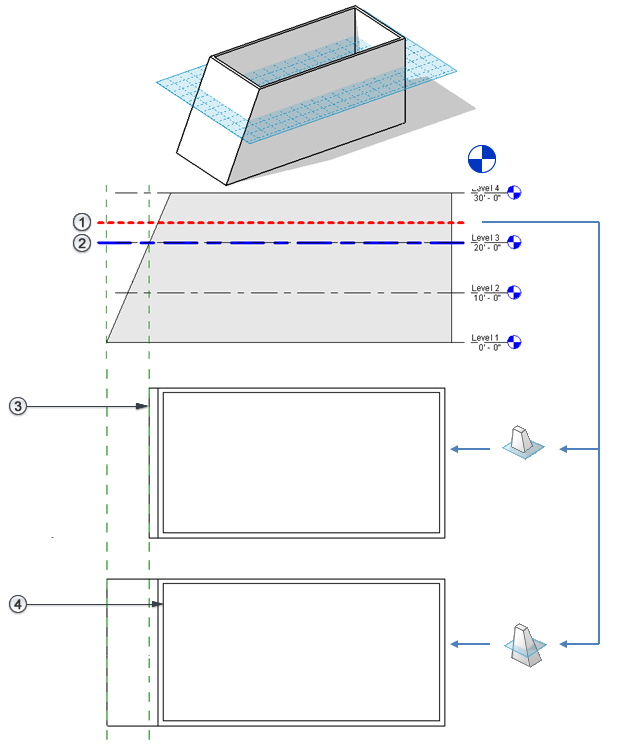

下图阐明了后剪裁平面，其中显示了
剖切面、
视图深度、
低于标高 3 的墙被剪裁的平面视图和
低于标高 3 的墙可见的平面视图。

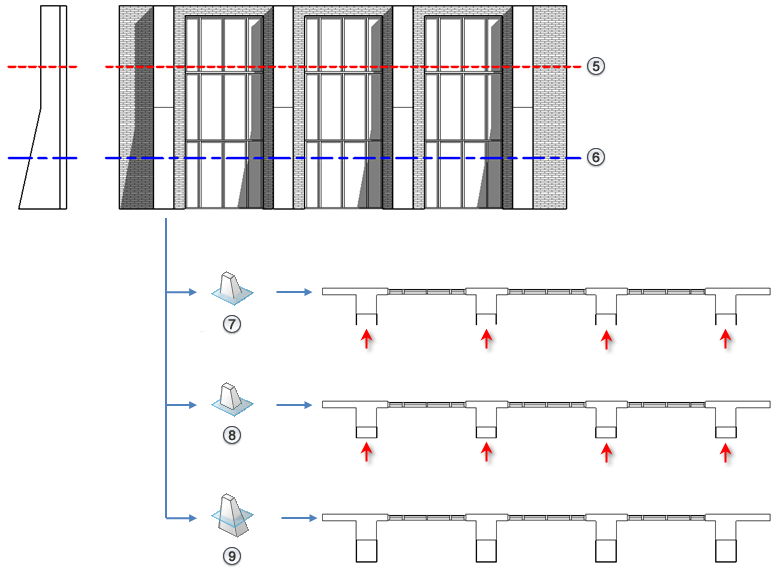

下图显示了此模型的
剖切面和
视图深度以及使用下列“截剪裁”参数选项后生成的平面视图表示：
“剪裁时无截面线”、
“剪裁时有截面线”和
“不剪裁”。
平面区域服从其父视图的“截剪裁”参数设置，但遵从自身的“视图范围”设置。
按后剪裁平面剪切平面视图时，在某些视图中具有符号表示法的图元（例如，结构梁）和不可剪切族不受影响。 将显示这些图元和族，但不进行剪切。
此属性确实会影响打印。
