在此步骤中，将研究接触力以确定存在最大力值的位置。

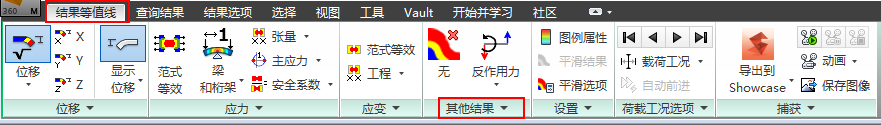

- 若要查看接触力，请展开“其他结果”下拉菜单。
展开“单元受力”菜单，然后选择“轴向力”。

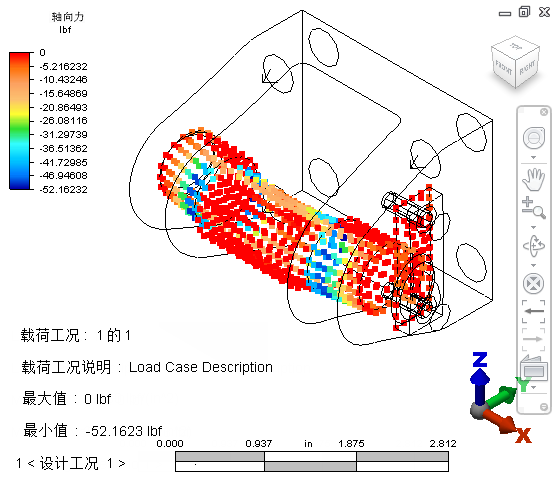

应显示以下图片...
由于力全部是压缩力（负值）或 0，因此图例有点令人误解。它以红色显示最大值（即 0）。

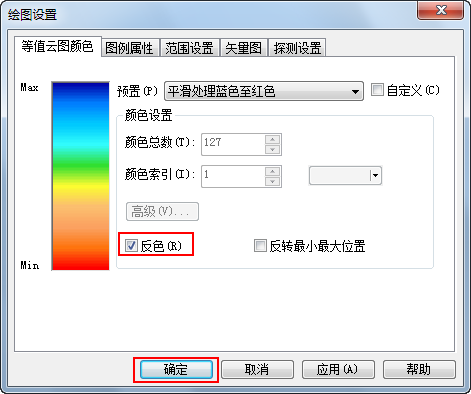

- 若要反转图例，请在“设置”面板中单击“图例属性”。在“绘图设置”对话框中，选中“反色”并单击“确定”。

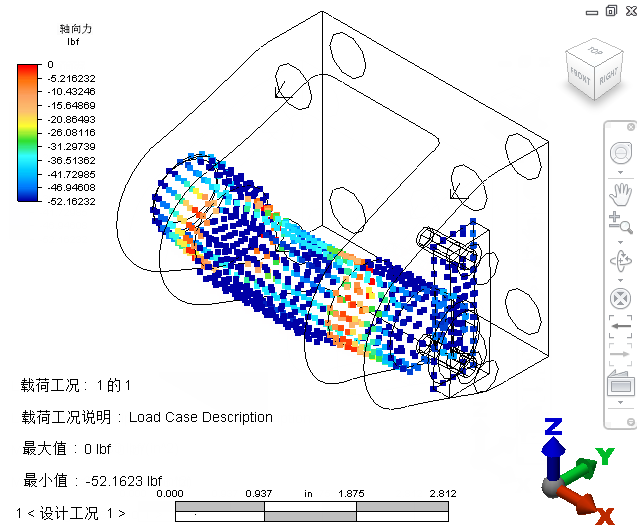

应显示以下图片...
在此绘图中，可以看到最大接触力出现在销与 Ｕ 形夹的接触位置。
总结
在短短几分钟里，用户执行了完整的销连接装配件的机械仿真。用户指定了材料、载荷、约束和接触，并创建了视图以帮助了解设备的行为。
