可视化安全系数

在此步骤中，我们将检查应力值最大的时间步处的安全系数。

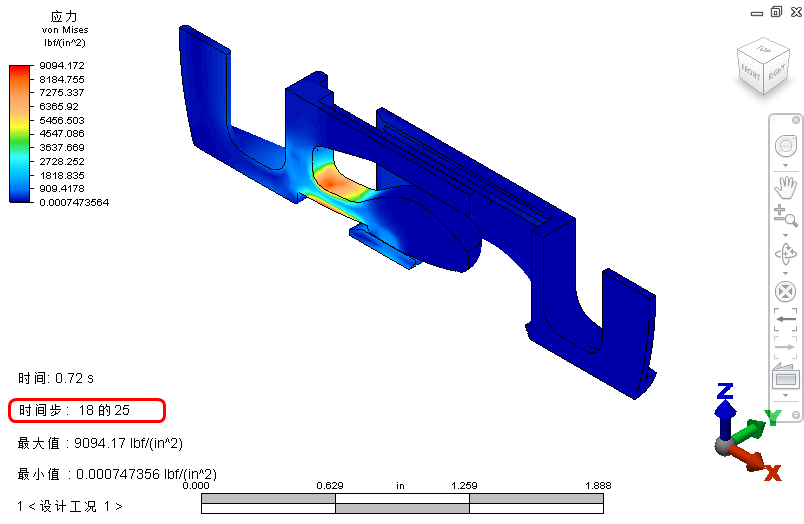

（续前页）时间步 18 的 von Mises 应力应按如下图中所示：

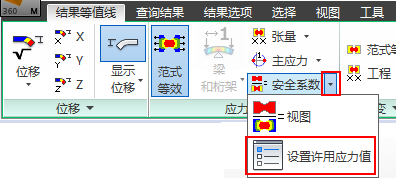

1. 切换到“结果等值线”选项卡，并在“应力”面板中，单击“安全系数”旁边的箭头，然后单击下拉菜单中的“设置许用应力值”。

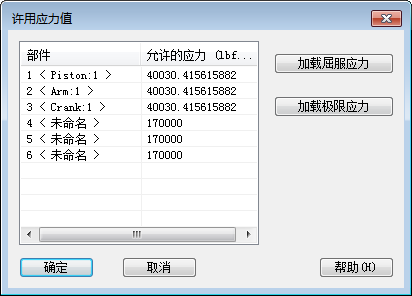

   此时将显示以下对话框：



2. 单击“加载屈服应力”。

   请注意，许用应力值不会变化。默认情况下，每种材料的许用应力值是根据屈服强度设置的。或者，您可以选择使安全系数结果基于材料极限强度。对于此模型中使用的聚碳酸酯材料，极限应力仅略微大于屈服强度。对于金属，屈服强度与极限强度之间的差值通常更大。

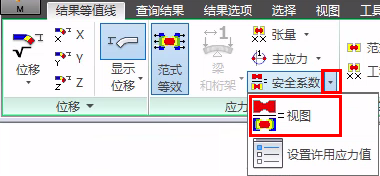

3. 同样，单击“安全系数”旁边的箭头，然后这次单击下拉菜单中的“视图”。

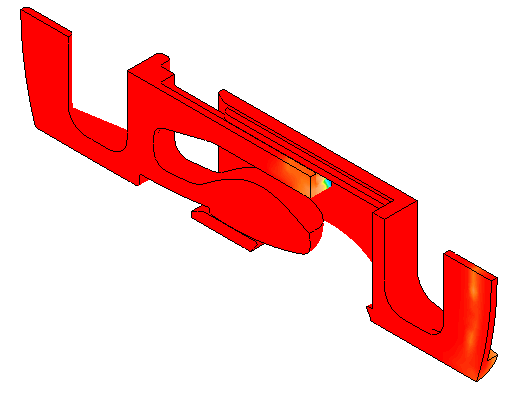

   应显示以下图片：

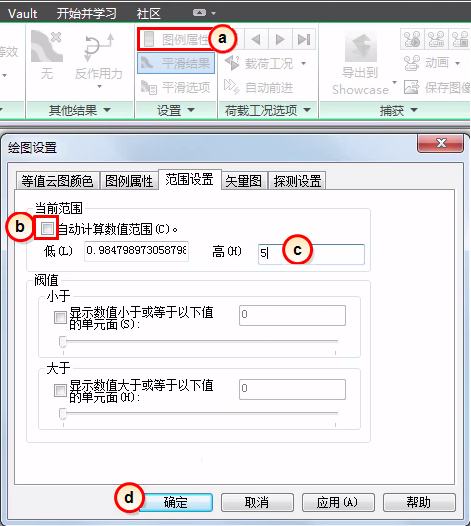

4. 该图显示的内容并不多，因此让我们来调整一下图例范围：



   1. 单击“图例属性”。
   2. 在“范围设置”选项卡中，取消选中“自动计算数值范围”。
   3. 输入 5 作为“高”值。
   4. 单击“确定”。

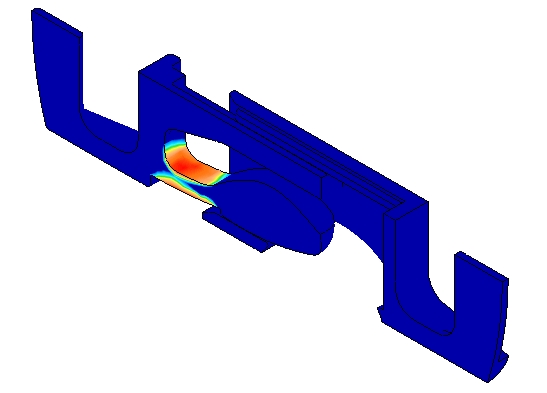

   应显示以下图片：



   从此图中，我们可以看到该安全系数略小于弹簧夹弯曲时的值。弹簧夹最有可能在此位置失效。

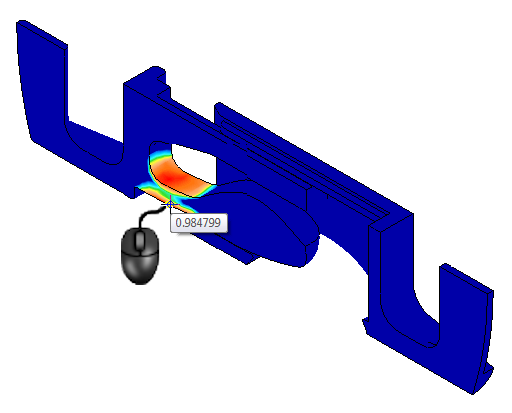

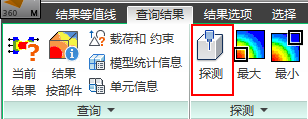

5. 若要探测特定值，请单击“查询结果”“探测”，然后将鼠标悬停在安全系数最低的区域（红色区域）中。



   应显示以下图片：



总结

在短短几分钟里，您执行了弹簧夹装配件的整个机械运动仿真。您已指定材料、接触和约束，且已创建有助于了解设备行为的视图。

后续步骤

若要返回“快速入门”主页，请单击 此处 。

有关帮助用户继续了解 Simulation Mechanical 的其他资源，请单击 此处 。
