复制和缩放底部

接下来，我们将沿 Z 轴复制和缩放底部以创建水平和垂直构件。

1. 在 “选择”“选择”“直线”命令处于活动状态的情况下，按 Ctrl-A 选择底部的所有四条线。
2. 单击 “绘制”“图案”“移动或复制”。此时将显示“移动、转动、缩放或复制”对话框的“移动”选项卡。
   1. 激活“复制”复选框并在相邻字段中键入 12。塔由十三种水平矩形的桁架组成。我们将需要底部的十二个副本，总共十三个。
   2. 激活“连接”复选框。在未选中“连接”选项的情况下，我们将创建断开的原始矩形副本。激活“连接”后，创建的线会将每个矩形的顶点连接到下一个副本的顶点。这是我们自动创建垂直桁架的方式。
   3. 在“总距离”字段中键入 480。
   4. 单击“DZ”单选按钮。
3. 激活“缩放”复选框，然后单击“缩放”选项卡。我们将使用缩放功能使此矩形的副本逐渐变小。
   1. 单击“垂直于...(两个方向缩放)”。
   2. 单击“DZ”单选按钮。我们想要缩放每个副本的 X 和 Y 尺寸，但不希望缩放副本之间的 Z 距离。“均匀”缩放还会压缩间距和缩短塔高度。
   3. 在“比例因子”字段中键入 24/72=。按下等号键 (=) 时将计算方程。该字段显示 0.333，这是从第一个副本（72 英寸）到最后一个副本（24 英寸）的比例因子。
   4. 在对话框的“固定点”部分中，在“X”字段中键入 36，在“Y”字段中键入 27。这是矩形的中心。我们希望围绕矩形的中心对称地执行缩放。
   5. 单击“确定”。
4. 按 Esc 键以清除当前选择。
5. 选择 “视图”“导航”“方向”“等轴视图”。

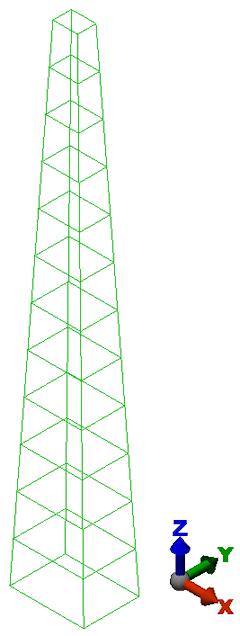

   塔应如下图所示。
