创建板

将板创建为薄实体长方体。

步骤

1. 将光标置于浏览器中“Board:1”标题的上方。标题的右侧会显示一个圆圈（单选按钮）。单击此“激活组件”单选按钮以使板成为当前处于活动状态的组件。在接下来的几步中创建的几何体将添加到此部件中。
2. 单击 “创建”“长方体”。原点将临时变为可见，以便您可以为长方体选择一个图形平面。
   1. 选择 XY 平面（通过单击红色和绿色轴包围的平面表示）。

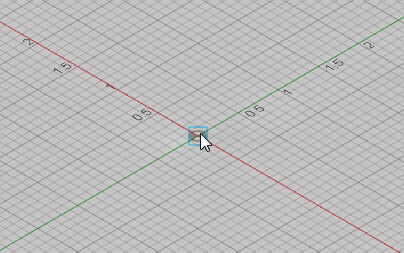

   2. 单击坐标原点上的符号以开始实体长方体。光标十字线接近原点时会捕捉到原点。



   3. 将鼠标移动到右侧，以在 +X、+Y 象限中开始创建矩形。
      提示： 通过 ViewCube 下方所显示的小坐标轴，可以看到 X 方向（如当前视图显示）是右下方向。Y 方向是右上方向。

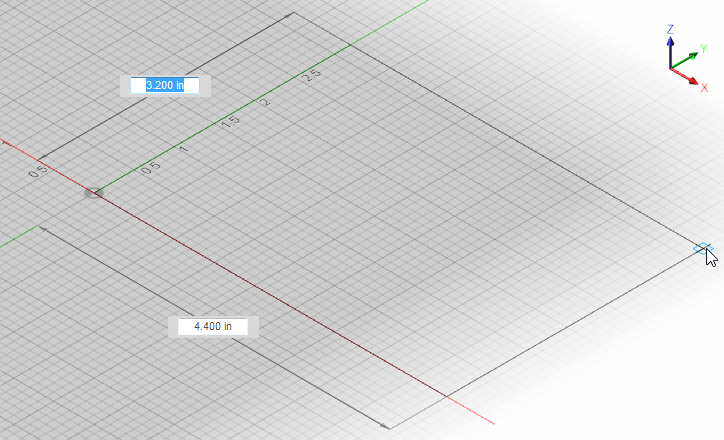

   4. 根据您第一次拖动光标的方向，最初会亮显 X 或 Y 尺寸。输入下面列出的两个尺寸，哪个输入字段先亮显就先输入哪个尺寸。在上图中，Y 尺寸输入字段将会亮显。板的长度和宽度尺寸如下所示：

      X 尺寸 = 11

      Y 尺寸 = 7

      1. 键入相应的第一个尺寸（X 或 Y 值），然后按 Tab 或 Enter 键以锁定该输入字段并前进到第二个尺寸。请注意，锁定后，尺寸旁边会显示一个挂锁标志符号。
         提示： 无需单击尺寸文本字段。只需键入尺寸，当前亮显的字段将会被键盘输入覆盖。请务必小心，在按 Tab 或 Enter 键以锁定正确的尺寸之前，不要移动鼠标。鼠标明显移动将解锁并更改尺寸。
      2. 键入相应的第二个尺寸，然后按 Enter 键以锁定该输入字段。
   5. 再按一下 Enter 以接受基础矩形并开始 Z 方向拖拉过程。此时将显示“长方体”对话框。
   6. 在“高度”字段中键入 0.1。
   7. 按 Enter 键（或单击“确定”）以完成创建实体长方体。
3. 在沿着屏幕底部边缘的导航栏上，单击 “缩放(所有对象)”以将模型围在显示画布内。如果模型超出命令功能区的底部，您可能需要进一步缩放或平移。

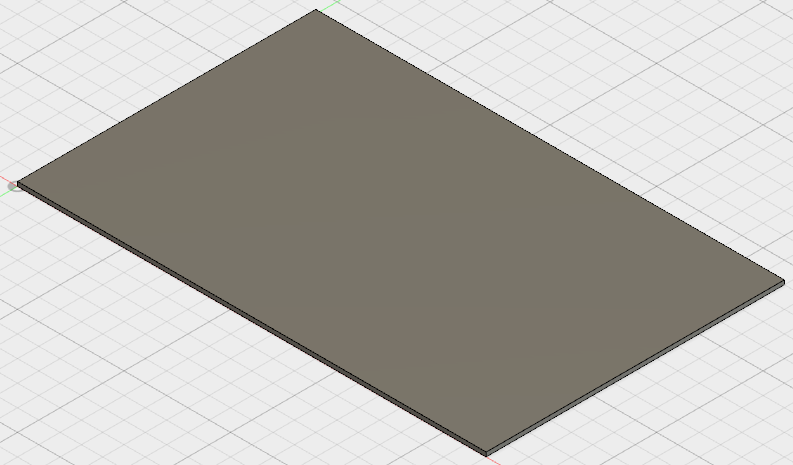

   电路板应类似于下图：
