向电路板添加孔

向电路板添加单个安装螺钉孔。

步骤

1. 单击 “创建”“孔”。

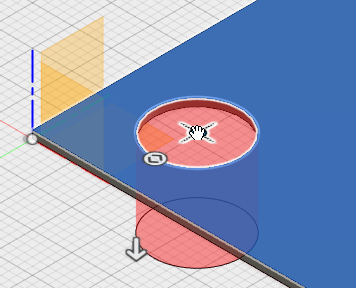

   1. 单击电路板顶部表面远离左下角一到两英寸的位置。由于小孔离边的准确距离将在以后的步骤中指定，因此位置是否精确并不重要。

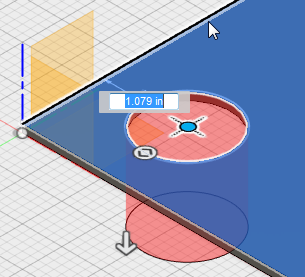

   2. 单击电路板顶部表面的短边（离屏幕左上角最近的边）。将显示尺寸字段，允许您指定此边到孔中心的距离。



      1. 键入 0.3。
      2. 按 Enter 键以锁定该尺寸。
   3. 单击电路板顶部表面的长边（离屏幕左下角最近的边）。将显示尺寸字段，允许您指定此边到孔中心的距离。



      1. 键入 0.3。
      2. 按 Enter 键以锁定该尺寸。
   4. 在“孔”对话框的“直径”字段中，键入 0.15。
   5. 只要“深度”等于或超过 0.1 英寸的电路板厚度，则其值是多少都无关紧要。如果此值小于 0.1 英寸，则将其提高。
      注： 仅当您创建盲孔时，“顶锥角”才十分重要。此值对于通孔没有影响，如在本例中。
      • 按 Enter 键（或单击“确定”）以完成孔，应如下图所示：
