为模型生成实体网格

单击 “网格”“网格”“三维网格设置”。此时将显示“模型网格设置”对话框。
1. 单击“选项”。
  1. 从“类型”下拉列表中选择“绝对网格大小”。
  2. 在“大小”输入字段中键入 0.1。
  3. 单击“确定”。
2. 单击“网格模型”以开始网格划分过程。
当系统询问是否查看网格结果时，单击“否”。

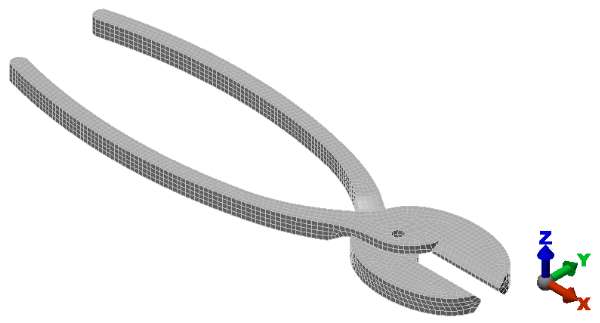

为了更好地查看网格线，请单击 “视图”“外观”“CAD 表面”选项以将其关闭。如果不使用原始 CAD 表面，现在将基于 FEA 网格进行模型着色。通常，此着色方法改善了沿曲面的网格线渲染，并防止网格线因曲面着色而被隐藏。模型如下图所示。

注：尽管默认网格类型为“实体”，但此时仅创建了表面网格。默认情况下，内部网格线的生成将推迟到首次执行“运行仿真”或“检查模型”命令时。
