生成二维网格

1. 右键单击浏览器中“平面”下方的“平面2 < YZ-右 >”标题（树视图），然后选择“选择所有草图”。浏览器中每个部件下方的构造对象组标题都将被选定并亮显。
2. 单击 “网格”“网格”“生成二维网格”。（注意：也可以右键单击两个选定标题中的一个，然后从关联菜单选择“生成二维网格”命令）。
   1. 激活“网格尺寸”选项，然后在相邻字段键入 0.15。
   2. 单击“应用”以生成二维网格。

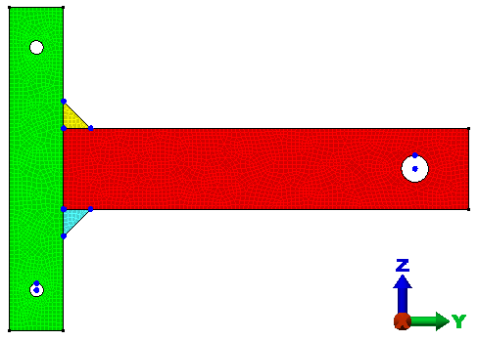

   所有部件的单元类型均自动设置为“二维”，且模型如下图所示。



3. 单击快速访问工具栏 (QAT) 中的 “保存”以保存模型。

本教程现已完成。您可以使用已划分网格的模型完成二维焊接件静态应力分析教程。
