施加 -Z 方向的力

现在，我们将 -Z 方向的四个 250 lbf 的力施加到模型的顶部。

选择 “视图”“导航”“方向”“前视图”。
在 “选择”“形状”“点或矩形”和 “选择”“选择”“顶点”命令处于活动状态时，单击并拖动以绘制一个包围模型顶部的框，如下所示。
单击 “设置”“载荷”“力”。
1. 在“数值”字段中键入 -125。标题栏指示“正在创建 8 个节点力对象。”每个选定节点都位于部件 1 和 2 的交点处。每个角点处有两个节点，每个部件一个。指定力将施加到每个节点。因此，我们必须将 250 lbf 载荷分成两半（125 lbf * 每个角点 2 个节点 = 每个角点 250 lbs）。
2. 选择“Z”单选按钮。因为我们希望它向下（在 -Z 方向）作用，所以先前指定的力的数值为负值。
单击“曲线”。“乘子表编辑器”对话框会显示以定义载荷曲线。
1. 单击“添加行”两次，以便表中一共有三行。
  1. 在“时间”列的第二行中键入 0.25。
  2. 在“乘子”列的第二行中键入 1。
  3. 在“时间”列的第三行中键入 4。
  4. 在“乘子”列的第三行中键入 1。

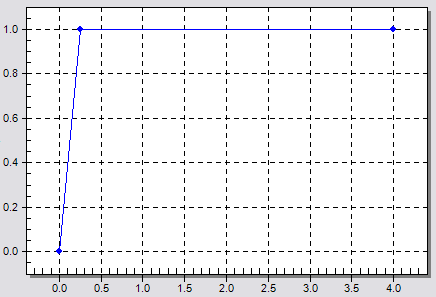

2. 按 Enter 键。载荷曲线应显示在该对话框内，如下图所示。
3. 单击“确定”接受载荷曲线。
单击“确定”施加力。
