创建第一个螺栓

1. 单击 “网格”“CAD 附加项”“螺栓”。此时将显示“螺栓网格设置”对话框。
   注： 激活此命令会将程序自动置于“选择表面”模式。但是，模型将根据部件编号，而不是表面编号着色。要根据表面编号对模型着色，您可以使用 “视图”“外观”“着色依据”“表面”。本教程中的图基于默认的“单元部件着色”选项。
   1. 在“螺栓直径”字段中键入 0.5。
   2. 在“外周点数”字段中键入 6。
2. 单击 “视图”“导航”“方向”“前视图”。
3. 在 “选择”“形状”“点或矩形”命令处于活动状态时，单击面对屏幕的法兰的表面，如下图中黄色预先亮显部分。



   1. 在“螺栓头”部分中，单击“接触面”框右侧的“添加”按钮。
   2. 在“螺栓头直径”字段中键入 0.85。
4. 单击 “视图”“导航”“方向”“后视图”。
5. 此时，单击面对屏幕的法兰的表面，如下图中黄色预先亮显部分。



   1. 在“螺母”部分中，单击“接触面”框右侧的“添加”按钮。
   2. 在“螺母直径”字段中键入 0.85。
6. 单击、拖动然后松开鼠标左键以绘制一个包围显示底部附近的孔的选择矩形。
   • 在“单个螺孔内表面”部分中，单击“添加”。
7. 在轴向力“数值”字段中键入 30。
8. 激活“螺栓生成后不关闭对话框”复选框。我们将使用相同的参数（内孔表面除外）创建第二个螺栓。选中此框使对话框保持打开并保留所有需要的参数，以便可以更轻松地创建第二个螺栓。

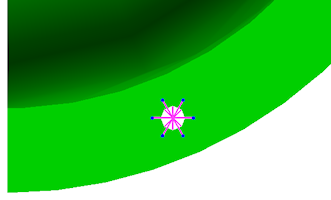

   • 单击“确定”。第一个螺栓如下图所示。为了获得更好的可见性，已选定螺栓（部件 3）。
