创建边连接件

使用“长方体”和“壳”命令创建边连接件，并相对于电路板的边正确放置。首先创建边连接件，使其右上角与电路板最右侧的角重合（如主视图中的方向）。然后，移动它使其距离电路板的短边和长边 1.0 英寸。

1. 将光标置于浏览器中“边连接件:1”标题的上方。标题的右侧会显示一个圆圈（单选按钮）。单击此“激活组件”单选按钮以使芯片成为当前处于活动状态的组件。在接下来的几个步骤中，我们向该部件中添加几何体。
3. 单击 “创建”“长方体”。
   1. 单击电路板的顶部表面以为基本矩形选择绘制平面。
   2. 单击电路板最右侧的角（如主视图中所示）。
   3. 朝电路板的另一侧底角拖动鼠标以开始绘制矩形。将亮显两个尺寸之一且模型将如下所示。



      矩形需要 5.75 英寸长 x 0.4 英寸宽。按适当的顺序输入尺寸，具体取决于先亮显的字段。
      • 为与电路板的短边平行的宽度（Y 尺寸）键入 0.4，然后按 Enter 键以锁定此尺寸。
      • 为与电路板的长边平行的长度（X 尺寸）键入 5.75，然后按 Enter 键以锁定此尺寸。
   4. 按 Enter 键接受该基础矩形。
   5. 在“长方体”对话框的“高度”字段中，键入 0.5。
   6. 按 Enter（或单击“确定”）以完成“长方体”命令。
4. 单击 “修改”“壳”。
   1. 单击边连接件的顶面。确保您仅选择顶面，而不是整个实体部件。选择预先亮显表示选择的范围。壳厚度字段将显示并亮显厚度尺寸。

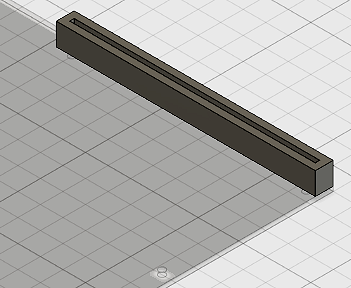

   2. 键入 0.15，然后按 Enter 以完成“壳”命令。模型应类似于下图：



5. 单击浏览器中的“边连接件:1”标题以选择此部件。标题和部件本身将以蓝色亮显以指示该部件被选定。
   1. 单击 “修改”“移动”。此时将显示“移动”对话框。
   2. 在“X 距离”字段中键入 -1。
   3. 在“Y 距离”字段中键入 -1。

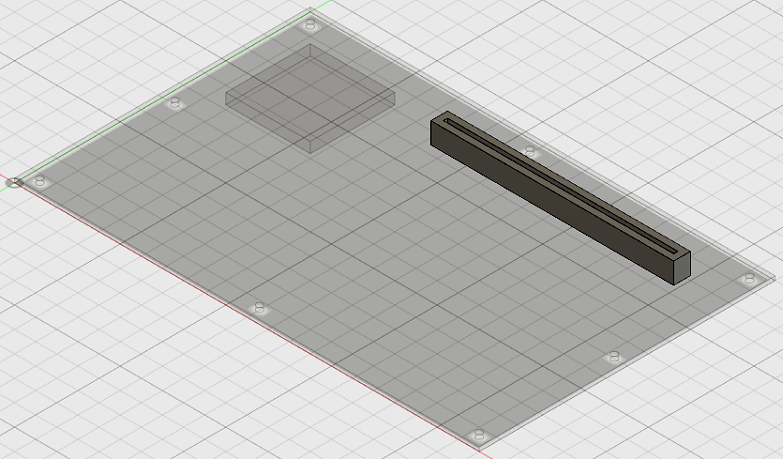

   4. 按 Enter（或单击“确定”）以完成“移动”命令。模型应类似于下图：
