打开模型

1. 如果 Simulation Mechanical 尚未运行，请使用桌面快捷方式或 Windows® 的“开始”菜单启动。此时将显示“打开”对话框。
   • 跳过下一步，然后继续执行步骤 3。
2. 如果 Simulation Mechanical 已经运行，请单击快速访问工具栏 (QAT) 中的 “打开”。此时将显示“打开”对话框。
3. 如果“新建”或“最近的文件”选项处于选中状态，则单击对话框左上角的“打开”图标 () 以浏览其他文件。
   1. 在显示的“打开”对话框中，导航到您的教程模型文件夹。
   2. 在“文件类型”下拉菜单的“CAD 文件”部分中选择“STEP 文件 (*.stp; *.ste; *.step)”选项。
   3. 选择文件 Bolted Flange.STEP，然后单击“打开”。
4. 确保分析类型设置为“线性”“线性材料模型静态应力”，然后单击“确定”。
5. 提示是否使用默认 Simulation Mechanical 调色板取代 CAD 模型颜色时，单击“是”。

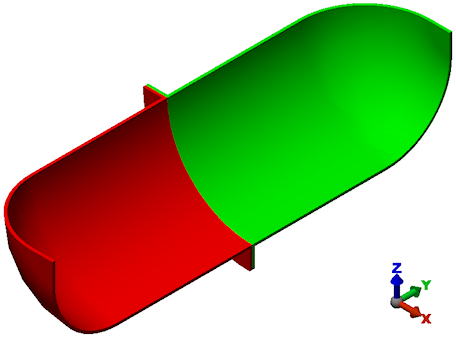

6. 提示导入 CAD 部件名称时，单击“是”。模型在“FEA 编辑器”环境中打开，如下图所示。
