查看结果

现在，我们将在出现峰值应力时，查看 0.25 秒时的应力分布，并在压力最高的节点处绘制压力与时间的关系图。

1. 单击 “结果等值线”“荷载工况选项”“荷载工况”“设置”。
   1. 在“输入载荷工况”字段中键入 9。

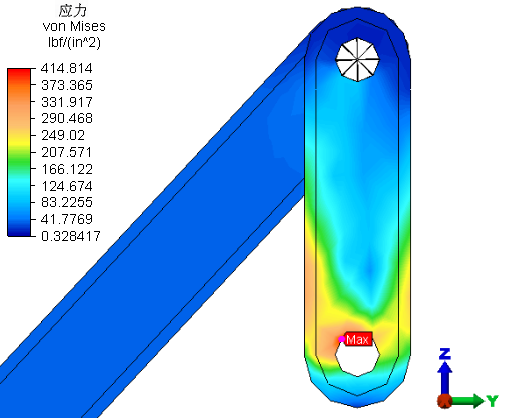

   2. 单击“确定”。将显示 0.25 秒（时间步 9，共 36 个）时的结果。最大 von Mises 应力约为 410 psi。
2. 激活 “查询结果”“探测”“最大值”。模型上将显示一个探测。
3. 使用 “视图”“导航”“缩放”“窗口”放大出现最大应力的曲柄末端。
4. 右键单击浏览器中“部件 5”标题，并禁用“可见性”选项。我们希望仅绘制曲柄应力图形，而不是曲柄和铰链应力图形。
5. 在 “选择”“形状”“点或矩形”和 “选择”“选择”“节点”命令处于活动状态时，选择最大应力节点，如探测所指示。

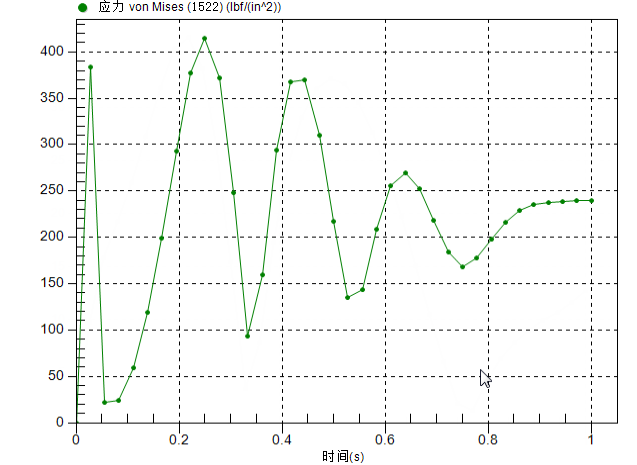

6. 在显示区域中单击鼠标右键，然后选择“图形表示值”。将显示选定节点的随时间变化的应力，如下所示。

7. 单击浏览器中“演示”下的“2 <应力>”标题以返回到上一个结果图。
8. 禁用 “查询结果”“探测”“最大值”选项。
9. 单击 “视图”“导航”“包括(所有对象)”以使模型布满显示区域。
