分析模型

1. 单击 “分析”“分析”“运行仿真”。

   在实体网格划分后，分析会继续且模型显示在“结果”环境中。默认情况下，最初会显示位移大小。最大位移约为 0.64 mm，超过允许的位移 0.5 mm。

2. 如果载荷和约束符号可见，单击 “结果选项”“视图”“载荷和约束”以将它们隐藏。

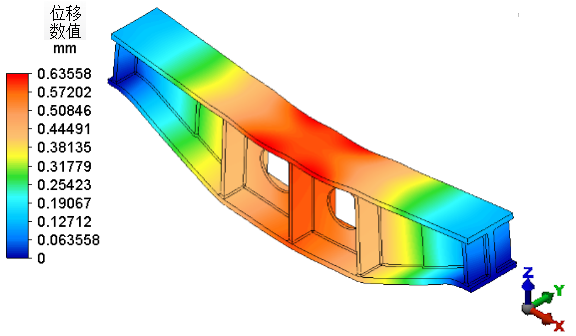

3. 右键单击浏览器（树视图）中“部件”下的“2 <边界>”标题，然后在关联菜单中取消选中“可见性”选项。三维弹簧支架（边界图元）处于隐藏状态，模型将如下所示：
