现在，我们将看一下 von Mises 应力结果并将最大值与允许的应力进行比较。
- 单击
“结果等值线”
“应力”“Von Mises”。最大应力约为 106 N/mm2，超出目标最大设计应力 90 N/mm2。 - 要定位最大应力，单击

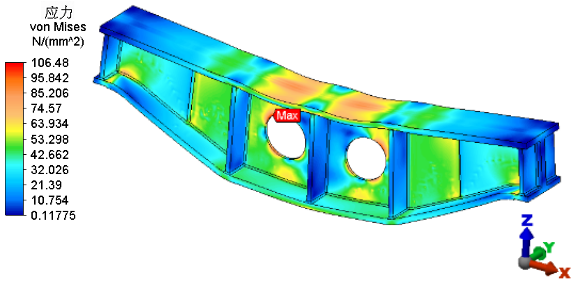

“查询结果”“探测”“最大值”。最大应力沿其中一个辐板孔的边发生。 - 使用鼠标中键单击并拖动来稍微旋转视图，以能够更好地观察两个辐板孔。模型应如下图所示：
现在，我们将看一下 von Mises 应力结果并将最大值与允许的应力进行比较。
“结果等值线”“应力”“Von Mises”。最大应力约为 106 N/mm2，超出目标最大设计应力 90 N/mm2。 “查询结果”“探测”“最大值”。最大应力沿其中一个辐板孔的边发生。
