应用约束

接下来，我们向垂直部件中两个孔的表面应用固定边界条件。

1. 单击 “视图”“可见性”“构造对象”和 “视图”“可见性”“构造顶点”以关闭这些项的显示。
2. 在 “选择”“形状”“点或矩形”和 “选择”“选择”“表面”命令处于活动状态时...
   1. 单击上部孔的内部，靠近其边。此时，圆边应被选中。二维网格的边代表表面且被选定为表面。
   2. 按住 Ctrl 键，同时单击下部孔的内部，靠近其边。
3. 单击 “设置”“约束”“常规约束”。
   1. 单击“固定”。
   2. 单击“确定”。

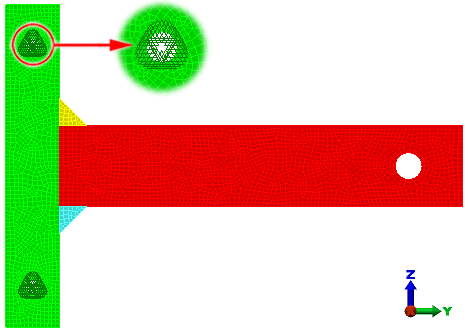

4. 按 ESC 键以清除选择。模型如下图所示。
