应用力
接下来,我们将向水平部件中孔边缘周围的顶点施加向下节点力。
单击水平部件中孔的内部(靠近其边缘),以选择表面。
单击鼠标右键,然后选择
“选择相关项”
“顶点”

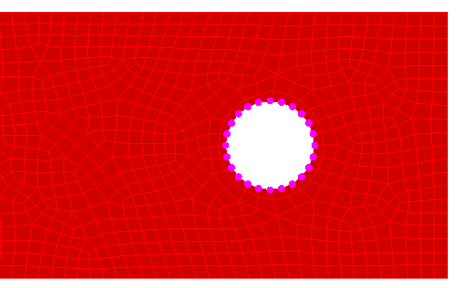

。现在,属于先前选定表面的所有节点均被选定,如下所示。
单击
“设置”
“载荷”
“力”
。请注意,对话框的标题栏指示了选定节点的数量。
在
“数值”
字段中键入
2500/24=
。现在,此字段将显示总力除以选定节点的数量 (=104.167),这是必需的,因为指定大小是施加到每个单独节点的载荷。
激活
“Z”
单选按钮。
单击
“翻转方向”
按钮 (
),使
“数值”
值的符号为负。我们使力变为负值,因为我们希望它作用于 Z 轴负(向下)方向。
单击
“确定”
。

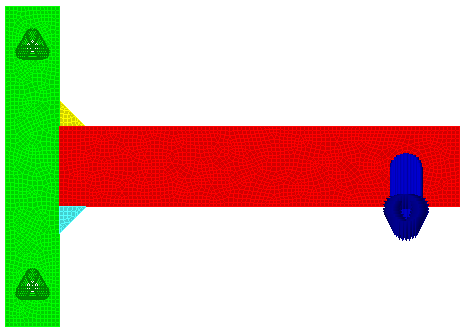

模型如下图所示。
