施加约束

我们将向局部连接的末端施加固定约束，向轴伸施加销约束。轴的一端保持径向和轴向，另一端仅保持径向。

1. 单击 “视图”“导航”“缩放”“窗口”。
   注： 您还可以从屏幕右侧的导航栏中访问此命令。

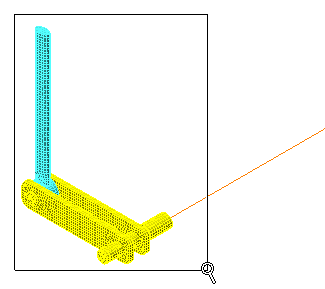

   1. 单击并拖动鼠标以绘制一个仅包围部分连接和曲柄的缩放区域窗口，如下图所示。



   2. 按 Esc 键退出“缩放窗口”工具。

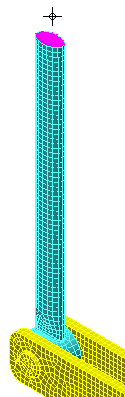

2. 在 “选择”“形状”“点或矩形”和 “选择”“选择”“表面”命令处于活动状态时，单击局部连接顶端的表面，如下所示。要约束的表面将以洋红色亮显。



3. 单击 “设置”“约束”“常规约束”。
   1. 单击“固定”。
   2. 单击“确定”。

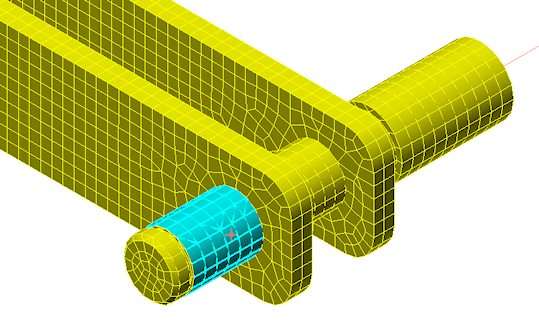

4. 单击轴伸的位于锁定环槽和曲柄臂之间的圆柱表面，如下图所示（用青绿色亮显）：



5. 单击 “设置”“约束”“销约束”。
   1. 激活“固定径向”和“固定轴”选项。
   2. 单击“确定”。轴可以围绕它的轴心自由旋转，因为我们允许表面进行切向运动。
6. 当光标位于该区域时，单击显示在 ViewCube 上方的“主视图”图标 ()。此时显示模型的等轴视图。
7. 单击 “视图”“导航”“缩放”“窗口”。

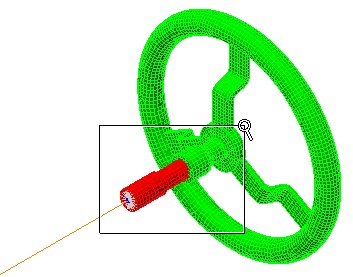

   1. 单击并拖动鼠标以绘制一个仅包围轮轴伸的缩放区域窗口，如下图所示。



   2. 按 Esc 键退出“缩放窗口”工具。

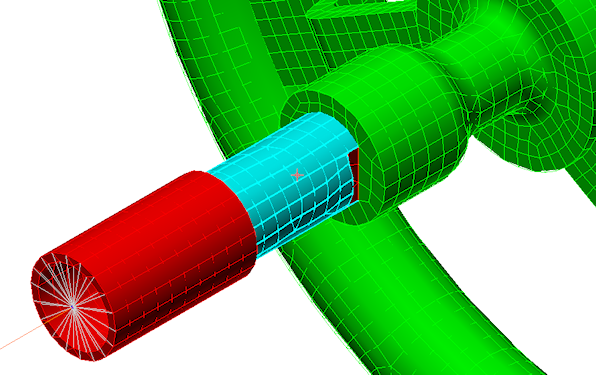

8. 单击轴伸的紧邻手轮毂的圆柱表面，如下图所示（用青绿色亮显）：



9. 单击 “设置”“约束”“销约束”。
   1. 激活“固定径向”复选框。
   2. 单击“确定”。轴可以围绕其轴心自由旋转并沿轴向平移。位于相反一端（步骤 5a）的轴向约束保持装配件的 Y 向位置。
