转换所选梁单元的 I 和 J 节点

梁单元具有两个节点。当从一个点到另一个点绘制代表梁单元的线时，第一个点是 I 节点，第二个点是 J 节点。空间中的第三个点（K 节点）提供横截面属性的方向。K 节点是根据线的表面数定义的，也可以手动指定并应用到选定的线。方向方案如下所示：

局部轴 1 的方向是从 I 节点到 J 节点。
局部轴 2 垂直于梁单元线，位于 I、J、K 平面上，并朝向方向点（K 节点）。
局部轴 3 局部 1 和局部 2 的叉乘（也称为“右手定则”）。
下图描绘了一个局部 2（弱弯曲）轴定向于 Z 轴正方向的宽法兰梁。

对于主体模型，则线的绘制位置正确且对于每一个单元，局部 2 轴方向正确。但是，如上一个教程页面所示，对于构成塔下部 X 形支撑的 7x4 角度，局部 3 轴方向错误。反转局部 3 轴方向的唯一方式是为相应的梁段反转 I 和 J 节点。下面是如何执行此操作：

单击浏览器上方的 “FEA 编辑器”选项卡返回到 FEA 编辑器。
单击 “绘制”“设计”“层控制”。此时将显示“层控制”对话框。
1. 激活“过滤器”列中与“层 1”对应的复选框。这将防止 8x6 角度被选定，同时保持它们的可见性。
2. 单击显示区域以激活该窗口。
在 “选择”“选择”“线”模式处于活动状态时，按 Ctrl-A 选择层 2 中的所有线。

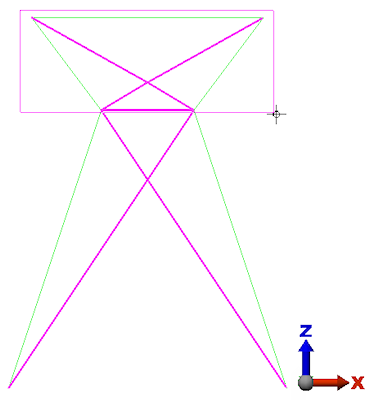

- 在 “选择”“形状”“点或矩形”模式处于活动状态时，按住 Ctrl 键，单击并拖动以绘制一个紧紧包围水平短梁及其上方的 X 形支撑的选择框，如下所示。请务必小心，不要包括下部 X 形支撑的任何单元。

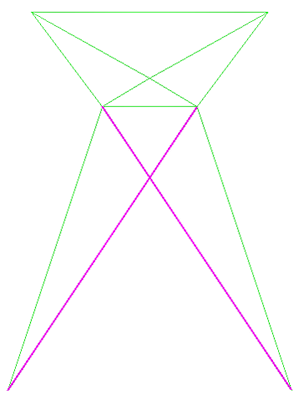

  松开鼠标按钮后，上部构件被取消选择，仅下部 X 形支撑保持选定，如下所示。
在显示区域中单击鼠标右键，然后选择“梁方向”“转换 I 和 J 节点”。
- 按 Esc 键清除选择集。
禁用“过滤器”列中与“层 1”对应的复选框。
- 单击“关闭”以退出“层控制”对话框。
单击 “分析”“分析”“检查模型”。模型将被验证并在“结果”环境中渲染。

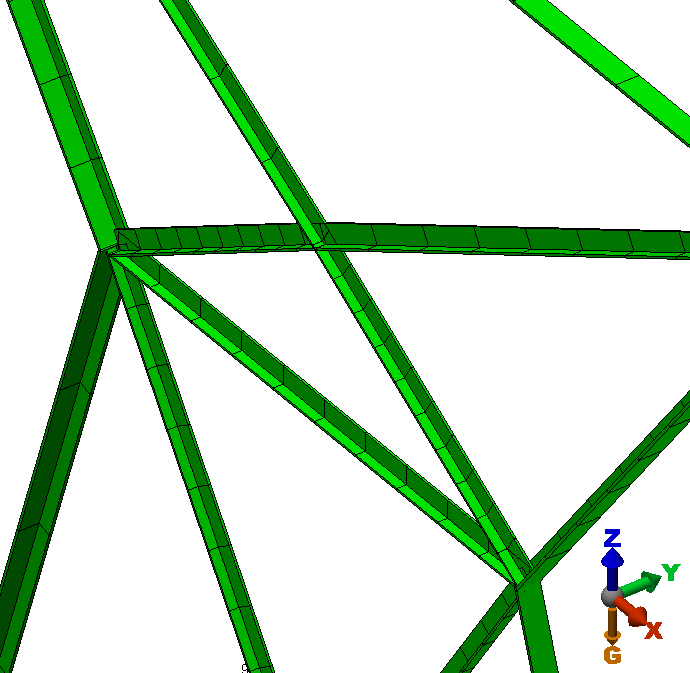

使用鼠标滚轮来放大（旋转滚轮），旋转视图（单击鼠标中键并拖动鼠标），和/或平移视图（按住 Ctrl 键，同时在单击鼠标中键的情况下拖动鼠标）。仔细检查梁的方向。此时，它们应一致，如下图所示。
单击 “视图”“外观”“视觉样式”“带特征着色”以返回到“结果”环境的默认视觉样式。
单击浏览器上方的 “FEA 编辑器”选项卡返回到 FEA 编辑器。
