使用质心创建器连接部件

接下来，使用质心创建器在曲柄和车轮短轴的末端定位质心，将末端表面连接到质心，以及使用梁单元连接两个质心。控制盘头轴，以连接终点曲面到质心，并连接两个顶点的柱体单元。

1. 单击 “视图”“导航”“方向”“右视图”。

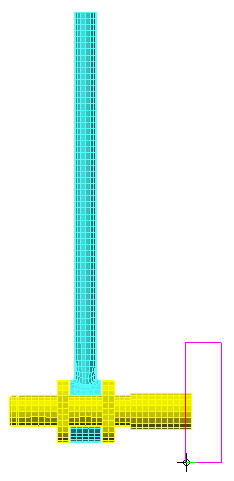

2. 在 “选择”“形状”“点或矩形”和 “选择”“选择”“表面”处于活动状态时，单击并拖动鼠标以绘制一个仅包围曲柄子装配件的右侧边的选择窗口，如下所示。



3. 单击 “绘制”“设计”“创建形心”。此时将显示“创建形心”对话框。请注意，“主形心几何体”框中已列出“部件 3, 表面 5”。此外，“部件号”已自动设置为 5（第一个可用的未使用部件号）。
   1. 激活选项“将形心和几何体用辐条连接”。
   2. 激活选项“将主形心和次形心连接”。

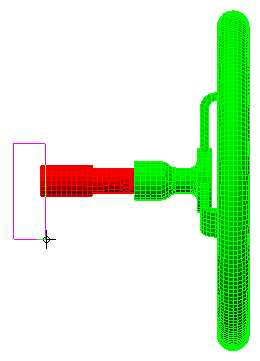

   3. 单击并拖动鼠标以绘制一个仅包围车轮子装配件的左侧边的选择窗口，如下所示：



   4. 单击“次形心几何体”框右侧的“添加”按钮。

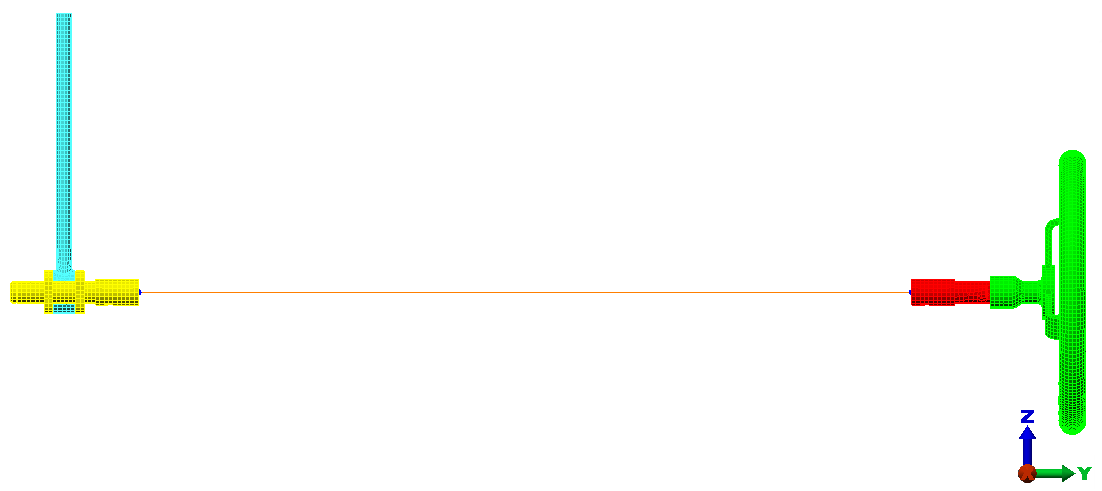

   5. 单击“确定”。模型如下图所示：



下一步
