向铰链施加指定的转动和约束

1. 单击 ViewCube 的右面以获得模型的右侧视图。
2. 使用 “视图”“导航”“缩放”“窗口”放大曲柄自由端的铰链周围区域。
   注： 也可以从导航栏访问此命令或者可以滚动鼠标滚轮放大。

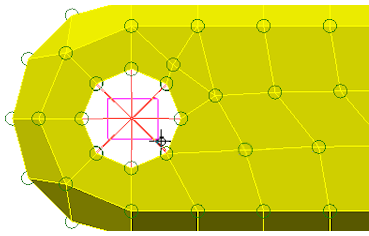

3. 在 “选择”“形状”“点或矩形”和 “选择”“选择”“顶点”命令处于活动状态时，单击并拖动以绘制一个包围铰链中心的框。



4. 单击 “设置”“约束”“指定位移”。
   1. 单击“转动”单选按钮。

   2. 在“数值”字段中键入 1。我们将保留默认轴方向（标量 X）。

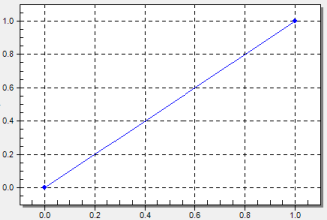

   3. 单击“曲线”按钮。默认曲线在 1 秒内将乘子从 0 提高到 1。这是我们想要的结果。对话框内的曲线应类似于下图。

      • 单击“确定”退出“乘子表编辑器”。
   4. 单击“数据”按钮。
      1. 在“消亡时间”列的第一行中键入 1。
         注： 在仿真运动期间可以禁用指定位移以允许必要时进行自由运动。这里，1 秒的消亡时间可确保位移在整个 1 秒的仿真运动过程中处于活动状态。此外，稍后可以通过“再生索引”和后续的“出生时间”条目重新激活禁用的指定位移。只需向表中为指定位移的每个再生添加一行。
      2. 单击“确定”退出“出生和消亡时间”表。
   5. 单击“确定”接受节点指定位移。
5. 在铰链的中心节点仍处于选定状态时，单击 “设置”“约束”“常规约束”。
   1. 单击“固定”，然后清除“Rx”复选框。铰链将仅绕 X 方向轴自由转动。
   2. 单击“确定”。
6. 单击 “视图”“导航”“包括(所有对象)”。
