- 单击
“设置”
“模型设置”“参数”。 - 在“时间步数”字段中键入 36。
- 单击“确定”。曲柄 360°旋转事件的结果是以 10° 的增量输出 (360°/36)。
- 单击
“分析”“分析”“运行仿真”。在对实体划分网格后，分析会继续，而且当仿真正在进行时模型显示在“结果”环境中。默认情况下，最初显示位移大小。 - 如果载荷和约束符号可见，单击
“结果选项”“视图”“载荷和约束”以将它们隐藏。 - 双击浏览器（树视图）中“已保存的演示”下的“应力”标题，以打开 Von Mises 应力演示。
在运行求值时，输出栏中将会显示求解日志。或者，可以单击“收敛图”选项卡以查看求解的收敛行为图。在查看“详细信息”选项卡时，使用输出栏右端的下拉菜单在求解日志（“查看求解日志”）和分析摘要（“查看摘要”）之间选择。在查看“收敛图”选项卡时，使用输出栏右端的下拉菜单选择要在图的 X 和 Y 轴上绘制的值。为了改进模型的视图，可以取消固定输出栏，这会导致输出栏自动隐藏。如果输出栏处于取消固定状态，则在鼠标位于模型显示画布的底部时，输出栏将打开。单击标题栏右端的图钉图标可取消固定或重新固定输出栏。

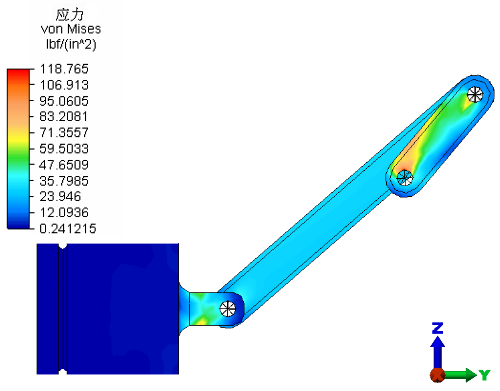

完成分析可能需要大量时间，具体取决于您的计算机资源。教程模型文件夹中提供一个包含结果的归档文件 Piston Results.ach。如果需要的话，可以使用此文件查看结果，而无需运行完分析。下面显示了时间步 5 时的 von Mises 应力。
