创建芯片

将芯片添加到电路板的顶部，然后将其放置到离电路板边缘指定距离的位置处。首先创建芯片，使其最上面的角与电路板最上面的角重合（如主视图中的方向）。然后，移动它使其距离电路板的短边和长边 1.0 英寸。

1. 将光标置于浏览器中“芯片:1”标题的上方。标题的右侧会显示一个圆圈（单选按钮）。单击此“激活组件”单选按钮以使芯片成为当前处于活动状态的组件。在接下来的几个步骤中，我们向该部件中添加几何体。
2. 单击 “创建”“长方体”。
   1. 单击电路板的顶部表面以为基本矩形选择绘制平面。
   2. 单击电路板最上面的角（如主视图中所示）。

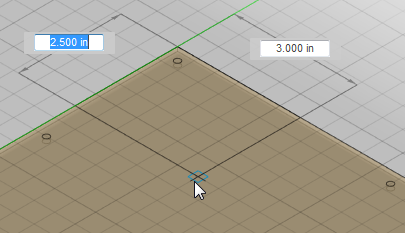

   3. 朝电路板的另一侧底角拖动鼠标以开始绘制矩形。将亮显两个尺寸之一且模型将如下所示。由于芯片是正方形（2 英寸 x 2 英寸），因此指定两个尺寸的顺序无关紧要。



      • 键入 2，然后按 Enter 键以锁定在第一个尺寸。然后，将亮显其他尺寸字段。
      • 键入 2，然后按 Enter 键以锁定在第二个尺寸。
      • 按 Enter 接受该矩形。
   4. 在“长方体”对话框的“高度”字段中，键入 0.25。

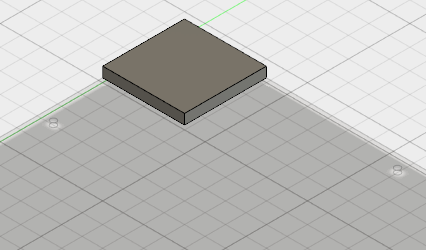

   5. 按 Enter 键（或单击“确定”）以完成此命令并创建芯片。模型应类似于下图：



3. 单击浏览器中的“芯片:1”标题以选择此部件。标题和部件本身将以蓝色亮显以指示该部件被选定。
   1. 单击 “修改”“移动”。此时将显示“移动”对话框。
   2. 在“X 距离”字段中键入 1。
   3. 在“Y 距离”字段中键入 -1。

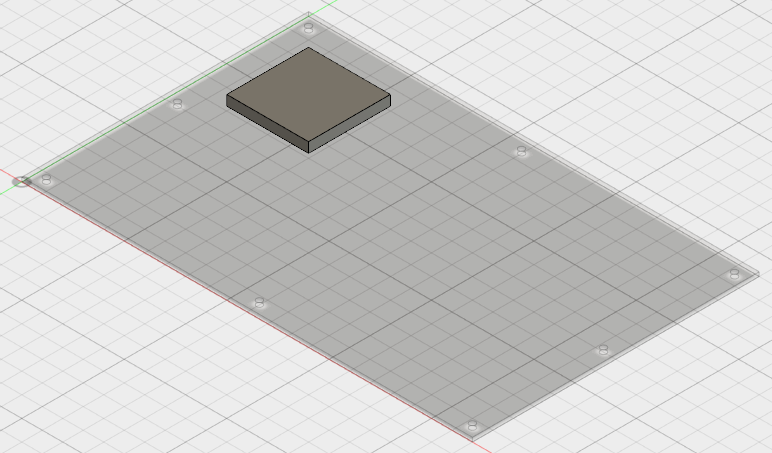

   4. 按 Enter（或单击“确定”）以完成“移动”命令。模型应类似于下图：



4. 在 QAT 中，单击 “保存”。

下一步
