对模型进行实体网格划分
选择
“网格”
“网格”
“三维网格设置”
。
单击
“选项”
按钮。
从
“类型”
下拉菜单中选择
“绝对网格大小”
。
在
“大小”
字段中输入
0.1
。
单击
“确定”
接受网格选项。
单击
“网格模型”
按钮。
当系统询问是否查看网格结果时，单击
“否”

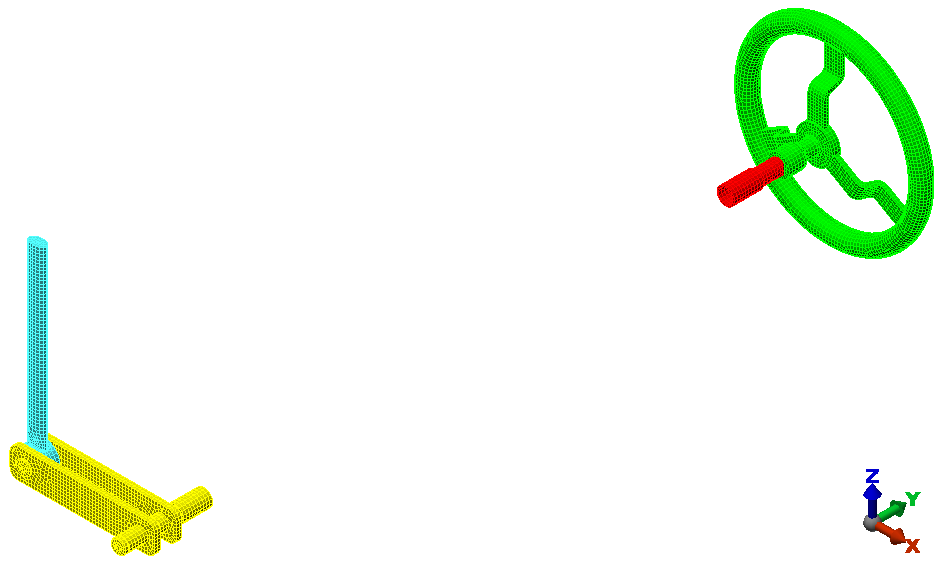

。模型应类似于下图。
注：
尽管默认网格类型为
“实体”
，但此时仅创建了表面网格。默认情况下，内部网格线的生成将推迟到首次执行
“运行仿真”
或
“检查模型”
命令时。
