既然已定义单元类型、定义和材料，我们可以检查模型，这将在“结果”环境中验证和渲染模型。在施加约束和载荷之前，将检查模型以查看三维可视化时梁的显示方式。
- 单击
“分析”
“分析”“检查模型”。模型将被验证，然后在“结果”环境中显示。默认情况下，启用梁单元的三维可视化。 - 单击
“视图”“外观”“视觉样式”“带网格着色”。这将使梁方向更易见。 - 使用鼠标滚轮来放大（旋转滚轮），旋转视图（单击鼠标中键并拖动鼠标），和/或平移视图（按住 Ctrl 键，同时在单击鼠标中键的情况下拖动鼠标）。仔细检查梁的方向。下面的说明概述了完全按照梁塔模型教程中所述绘制梁时您应看到的内容。
- 所有 8x6 角度的长腿都指向 Y 轴负方向，本应如此。
- 顶部水平 8x6 角度的短腿指向下，这与塔图中的截面 A-A 一致。
- 8x6 角度的短腿全部指向内侧（即，朝向塔轮廓的内部）。此排列与顶部水平构件一致，并为每个角处的梁构件连接提供了良好的三维显示。
- 所有 7x4 角度的长腿均在 XZ 平面上和指向上，如上面梁塔图的截面 B-B 中所示。

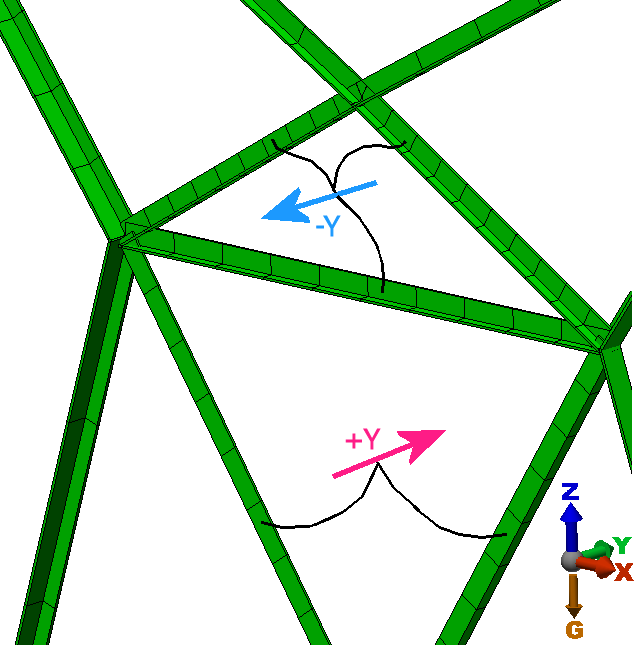

- 7x4 角度的短腿指向不一致的方向。此腿（对于水平短构件及其上方的对角线）指向 Y 轴负方向，这与上图的截面 B-B 一致。但是，对于水平短构件下方的对角线，短腿指向 Y 轴正方向。下图显示了这一不一致情况。
注： 角度的短腿方向对应于梁单元的局部 3 轴。此模型中的所有单元属性均正确定向，以便计算出的应力和位移也正确。无论是绕每个局部轴朝正方向还是负方向弯曲，属性均相同。但是，仅对于三维显示，需要所有梁都朝向同一方向。当然，对于对称梁（例如，矩形和宽法兰梁），调转梁方向（即，从正方向转到负方向）时其外观相同。
在下一页中，我们将演示如何调转下部对角线 7x4 梁以便实现一致的三维显示。
