线性化控件

线性化控件部分中的控件用于定义模型的应力分类线 (SCL)。

应力分类线 (SCL) 的定义

• 应力分类线是在材料的不同自由表面之间延伸的直线。换而言之，应力分类线通常穿过给定实体截面的厚度绘制。一般情况下，这条线的端点无需与 FEA 节点重合。

节点 1：在此字段中，输入将成为第一个 SCL 端点的节点。如果激活节点 1 旁边的单选按钮，则您将能够在显示区域中单击鼠标右键，以图形方式选择节点。您可以在“结果”环境中执行“查询: 节点和边界条件: 获取”命令，确定特定节点的节点编号。

节点 2：在此字段中，输入将成为第二个 SCL 端点的节点。如果激活节点 2 旁边的单选按钮，则您将能够在显示区域中单击鼠标右键，以图形方式选择节点。您可以在“结果”环境中执行“查询: 节点和边界条件: 获取”命令，确定特定节点的节点编号。

“垂直方向”部分：沿 SCL 的应力值将报告为六个应力张量。因此，您需要定义计算这些张量所沿的三个垂直方向。这些轴命名为 T、N、H 轴。T 轴由 SCL 定义。

• 如果选择“定义 N 轴”选项，一条垂直于穿过参考点（在显示区域中指定为 Ref）的 T 轴的直线将定义 N 轴。H 轴将定义为垂直于 T 轴和 N 轴的轴。
• 如果选择“定义 H 轴”选项，一条垂直于穿过参考点（在显示区域中指定为 Ref）的 T 轴的直线将定义 H 轴。N 轴将定义为垂直于 T 轴和 H 轴的轴。
• 参考点将在“定义 N 轴”和“定义 H 轴”选项下的 X、Y 和 Z 字段中定义。
• 您可以使用“反转 T 轴”选项，反转正 T 轴的方向。

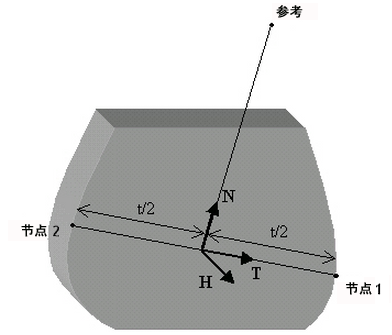

下图显示了选择“定义 N 轴”选项时的局部坐标轴配置。
