应力线性化

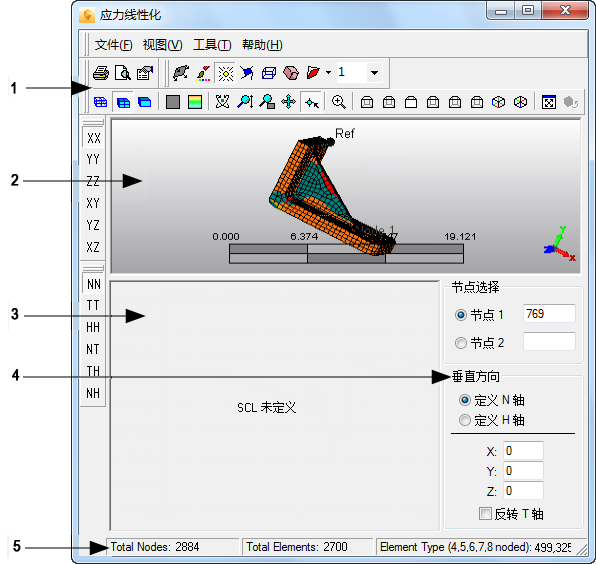

使用“应力线性化”界面，可以沿模型上任何两个节点定义的任何直线查看六个全局应力张量的值。执行线性材料模型静态应力分析之后，可以通过“结果”环境中的“结果等值线” “其他结果” “应力线性化”访问此界面。应力线性化仅适用于块体、四面体和二维单元。执行此命令时，将显示以下屏幕。

正如上述所标记的那样，以下是该屏幕的主要部分。

1. 工具栏 - 有关这些按钮可以执行的功能的详细信息，请参见工具栏定义。
2. 显示区域 - 此区域将使用由工具栏指定的应力张量结果显示模型。通过在两个节点上单击鼠标右键，您可以定义线性化应力结果所沿的直线。
3. 图形区域 - 此区域将沿定义的应力分类线 (SCL) 显示应力结果图。仅当定义 SCL 之后，此区域才会处于活动状态。有关此区域中可以执行的功能的详细信息，请参见图形区域。
4. 线性化控件 - 此部分中的控件将用于定义线性化应力所沿的 SCL 方向。有关详细信息，请参见线性化控件。
5. 状态栏 - 此栏列出了模型的统计信息。

注： “应力线性化”中显示的结果使用模型单位。在访问“结果等值线” “其他结果” “应力线性化”之前，如果激活其他显示单位，则不会影响结果。
