根據目前視圖建立所有 3D 物件的 2D 表現法。
所有 3D 實體和曲面的邊會以視線投影的方法投影至與檢視平面平行的平面上。這些邊的 2D 表現法會被做為圖塊插入 UCS 的 XY 平面。可分解此圖塊以進行其他變更。結果也可另存成獨立的圖檔。

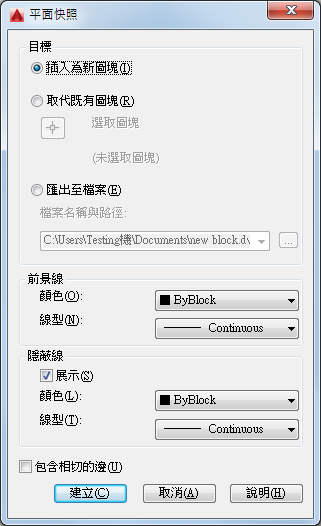

選項清單
會顯示以下選項。
目標
控制建立平面化表現法的位置。
- 插入為新圖塊
-
指定將平面化的表現法做為圖塊插入目前圖面。
- 取代既有圖塊
-
將圖面中的既有圖塊取代為新建立的圖塊。
- 選取圖塊
-
當您在圖面中選取要取代的圖塊時，會暫時關閉該對話方塊。選取圖塊完成後，按 Enter 可重新顯示「平面快照」對話方塊。
- 已選取圖塊/未選取圖塊
-
指示圖塊是否已被選取。
- 匯出至檔案
-
將圖塊儲存到外部檔案中。
前景線
包含用於設定在平面化視圖中未隱蔽的線之顏色和線型的控制項。
- 顏色
-
設定在平面化視圖中未隱蔽的線的顏色。
- 線型
-
設定在平面化的視圖中未隱蔽的線之線型。
隱蔽線
控制在平面化視圖中是否顯示圖面中隱蔽的線，並可設定隱蔽線的顏色和線型。
- 展示
-
控制是否以平面化的表現法展示隱蔽線。若選取了該選項，則 2D 平面化的表現法會顯示由其他物件隱藏的線。
- 顏色
-
設定在平面化視圖中位於幾何圖形後面的線之顏色。
- 線型
-
設定在平面化視圖中位於幾何圖形後面的線之線型。
包含相切的邊
為曲線式曲面建立剪影邊。
建立
建立平面化視圖。
