建立在配置視埠中顯示的 3D 實體的 2D 輪廓影像。
所選 3D 實體會投影到與目前配置視埠平行的 2D 平面上。所得 2D 物件會在隱藏線和可見線的獨立圖層上產生，且僅在該視埠中顯示。
將顯示以下提示。
選取物件
指定用作輪廓基礎的物件。

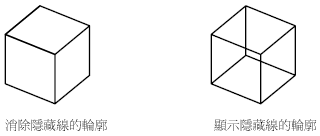

顯示個別圖層上隱藏的輪廓線？
- 是
-
僅產生兩個圖塊: 一個用於整個選集的可見線，另一個用於隱藏線。產生隱藏線時，實體可以部分或完全隱藏其他實體。以「依圖層」線型繪製可見輪廓圖塊，並以 HIDDEN 線型 (如果已載入) 繪製隱藏輪廓圖塊。可見和隱藏輪廓圖塊都是利用下列命名慣例放在唯一的具名圖層中:
PV - 視埠處理碼，用於可見的輪廓圖層
PH - 視埠處理碼，用於隱藏的輪廓圖層
例如，如果您在視埠中建立一個處理碼為 4B 的輪廓，含有可見線的圖塊會插入 PV-4B 圖層中，含有隱藏線的圖塊 (如果請求的話) 會插入 PH-4B 圖層中。如果這些圖層不存在，指令將建立它們。如果圖層存在，圖塊會加入圖層中已有的資訊。
註: 若要確定視埠的處理碼，請在圖紙空間中選取視埠，並使用 LIST 指令。選擇一個配置頁籤，以便從模型空間轉移到圖紙空間。SOLPROF 不會變更圖層的顯示，如果要僅檢視已建立的紀要行，請關閉包含原始實體的圖層 (通常是目前圖層)。
- 否
-
將所有輪廓線當作可見線來處理，並為每個選取的實體之輪廓線建立一個圖塊。這會產生選集中每個實體的所有輪廓線，即使有實體完全或局部遮蔽了另一實體也一樣。將採用與原始實體相同的線型繪製可見輪廓圖塊，並使用「是」選項 下的命名慣例將此輪廓圖塊放在具有唯一名稱的圖層中。
註: 如果請求刪除隱藏線，則相互覆疊的實體 (具有共有體積的實體) 將會產生懸垂的邊。發生這個情況，是因為邊在進入另一實體時必須中斷，以將它們分成可見和隱藏的部分。在產生輪廓之前合併覆疊的實體 (使用 UNION 指令)，可去除懸垂邊。
將輪廓線投影到一個平面？
決定要使用 2D 或 3D 物件來呈現輪廓的可見線和隱藏線。
- 是
-
利用 2D 物件來建立輪廓線。
會將 3D 輪廓投影到互垂於檢視方向且穿過 UCS 原點的平面上。SOLPROF 透過除去平行於檢視方向的線條，將邊上所檢視的弧和圓轉換成線條，來清理 2D 輪廓。
- 否
- 利用 3D 物件來建立輪廓線。

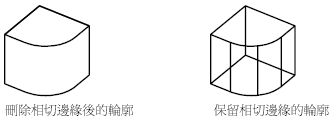

刪除相切的邊？
決定是否顯示相切的邊。相切邊是兩個相切面之間的轉換線。它是兩面相交且相切之處的一條假想邊。比方說，如果產生方塊邊的圓角，在圓角的圓柱面混成進入方塊的平面之處，會建立相切邊。大部分製圖應用程式都不會展示相切邊。
- 是
- 刪除輪廓中相切的邊。
- 否
- 在輪廓中保留相切的邊。
