SOLVIEW (指令)

自動為 3D 實體建立正投影視圖、圖層和配置視埠。

查找

此指令可自動執行為 3D 模型建立視圖、圖層和配置視埠的手動過程。對於正在進行的工作，建議您為 3D 自訂的圖面樣板 (DWT) 檔。

SOLVIEW 必須在配置頁籤中執行。如果「模型」頁籤為目前頁籤，則上一個作用中的配置頁籤會成為目前頁籤。

SOLVIEW 會將視埠物件放置在 VPORTS 圖層上，如果該圖層不存在，則會建立該圖層。SOLDRAW 使用與這些視埠一起儲存的視圖特定資訊來產生最終圖面視圖。

SOLVIEW 會建立多個圖層，以供 SOLDRAW 用於放置每個視圖 (視圖名稱-VIS、視圖名稱-HID、視圖名稱-HAT) 的可見線與隱藏線；同時，SOLVIEW 還會建立一個圖層，以用於放置在各個視埠 (視圖名稱-DIM) 中可見的標註。

注意: 執行 SOLDRAW 時，會刪除並更新這些圖層上儲存的資訊。請勿將永久圖面資訊放在這些圖層中。

註: SOLVIEW 由 acsolids.arx 應用程式定義，並僅能以互動式進行使用。

將顯示以下提示。

UCS

相對於使用者座標系統來建立輪廓視圖。如果圖面中不存在視埠，UCS 選項是建立初始視埠來做為建立其他視圖之起點的好方法。所有其他的 SOLVIEW 選項都需要既有的視埠。

您可以選擇使用目前 UCS 或先前所儲存的 UCS 來做為輪廓平面。將會建立視埠投影，且平行於其 X 軸指向右側，Y 軸垂直向上的 UCS 的 XY 平面。

具名

使用具名 UCS 的 XY 平面建立輪廓視圖。

輸入要使用的 UCS 名稱和視圖比例。輸入一個要相對於圖紙空間縮放視埠的比例係數。

中心點以目前模型空間的實際範圍為基礎。

世界

使用 WCS 的 XY 平面建立輪廓視圖。

輸入要使用的 UCS 名稱和視圖比例。輸入一個要相對於圖紙空間縮放視埠的比例係數。

中心點以目前模型空間的實際範圍為基礎。

? — 列示具名 UCS

列出既有使用者座標系統的名稱。這個清單是利用您輸入的萬用字元組合 (UCS 指令接受的萬用字元為有效字元) 來篩選的。

目前的

使用目前 UCS 的 XY 平面建立輪廓視圖。

輸入要使用的 UCS 名稱和視圖比例。輸入一個要相對於圖紙空間縮放視埠的比例係數。

中心點以目前模型空間的實際範圍為基礎。

正交

從既有的視圖建立一個摺疊的正交視圖。

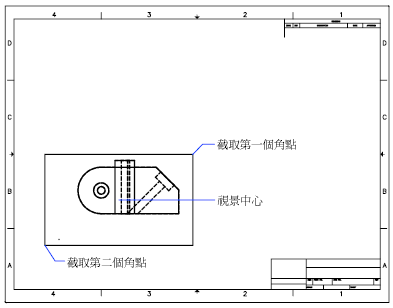

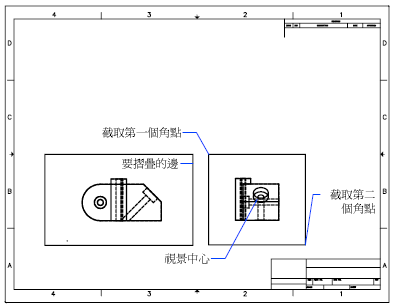

選好要用來投影新視圖的那一側視埠之後，會有一條互垂於那一側視埠的伸縮線協助您找到新視圖的中心。

輔助

從既有的視圖建立一個輔助視圖。輔助視圖是投影到某正交視圖之互垂平面且在相鄰視圖中呈傾斜的視圖。

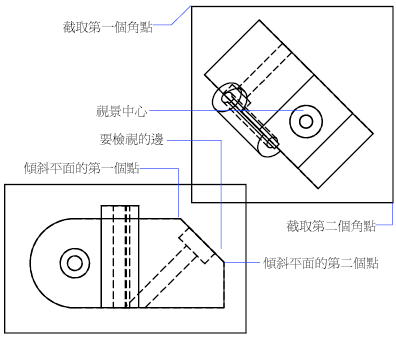

兩點定義輔助投影所用的傾斜平面。兩個點必須在相同視埠中。

會有一條互垂於傾斜平面的伸縮線協助您選取新視埠的中心。

剖面

建立實體的製圖填充線視圖，並完成其交叉填充線。在由此選項建立的剖面視圖中使用 SOLDRAW 指令時，會建立實體的臨時複本，並使用 SLICE 在定義的切面上執行作業。然後，SOLDRAW 會產生實體半個可見部分的輪廓，並捨棄原複本。最後，SOLDRAW 會產生實體的剖面。沒有與切面相交的實體會產生為完整輪廓。由於製圖標準建議不要在剖面視圖中繪製隱藏線，因此 SOLVIEW 將凍結「視圖名稱-HID」圖層。

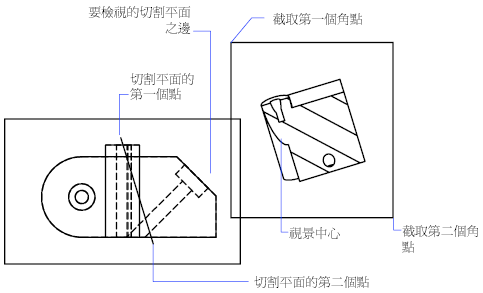

請在原始視埠中，指定兩點來定義剖面平面。

在切面的一側中指定一點來定義視圖。

輸入新視圖的比例。輸入一個要相對於圖紙空間縮放視埠的比例係數。預設值為 1:1 比例，它對等於 zoom 1.0xp。

請在下一個提示中，指定新視埠的中心。如果接受預設比例 (按 Enter)，則會出現一個與剖面平面互垂的伸縮線，以協助您定位新視圖的中心。否則，您可以將視圖放在任何地方。
