圖塊

從商用線上來源或從自己的設計將符號和詳細資料插入至您的圖面。

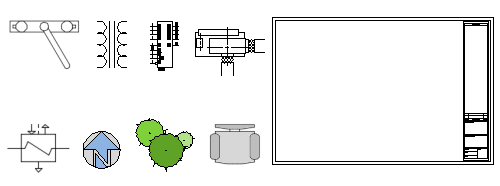

在 AutoCAD 中，圖塊是物件的集合，其可合併為單一具名物件。以下是一些在各種比例中的範例圖塊。

這些圖塊部分是物件的真實表現法，部分是符號，且其中一個圖塊是 D 大小圖面的建築標題欄框。

插入圖塊

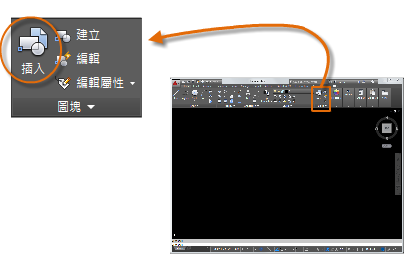

通常這些圖塊都是單獨的圖檔，可能會與相似的圖檔儲存在資料夾中。當您需要將一個圖塊插入至您目前的圖檔中時，可使用 INSERT 指令 (或在指令視窗輸入 I)。

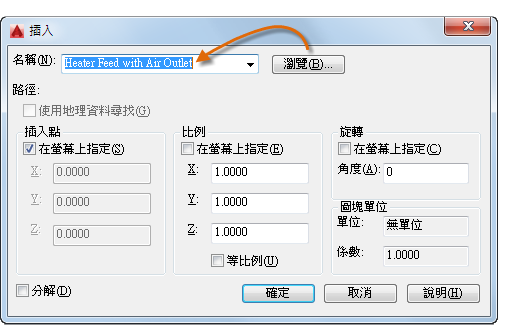

在您首次將圖面做為圖塊插入時，需要按一下「瀏覽」以尋找圖檔。請確定您已將圖塊組織到容易尋找的資料夾中。

插入之後，圖塊定義便會儲存於目前的圖面中。之後，您可以從「名稱」下拉式清單中選擇，而無需按一下「瀏覽」按鈕。

提示: 通常「插入」對話方塊中的預設設定是可接受的。選擇圖塊名稱之後，請按一下「確定」，然後在圖面中指定其位置。您可於稍後將其旋轉 (如有需要)。

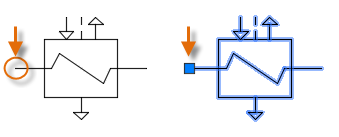

請注意，當您插入圖塊時，其會貼附至位於點所指示的游標。此位置稱為插入點。依預設，插入點是原始圖面的原點 (0,0)。

插入圖塊後，您可以選取該圖塊，同時會顯示一個掣點。您可以使用此掣點以輕鬆地移動和旋轉此圖塊。

在以下範例中，圖檔將插入至目前圖面中以提供標準詳圖。

註: 將圖面當作圖塊插入，提供指定圖面的靜態參考。對於會自動更新的參考，您可以貼附圖面的「外部參考」選項板 (「外部參考」指令)。

您可能會希望直接在目前圖面中建立圖塊定義，而非建立要插入做為圖塊的圖檔。如果您不打算將圖塊插入其他圖面，請使用此方法。在這種情況下，請使用 BLOCK 指令以建立圖塊定義。

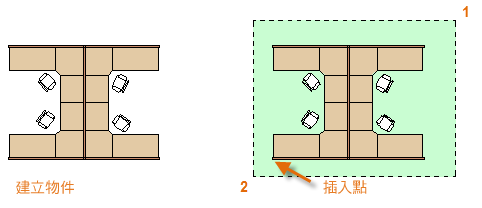

例如，您可以建立隔間設計的模組。

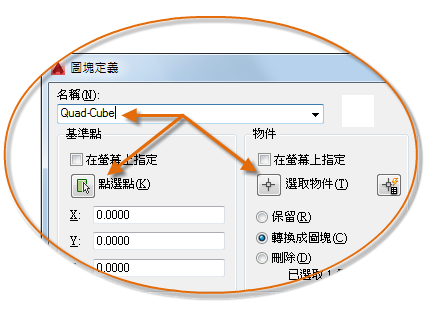

您可以任何順序將步驟 3、4 和 5 的資訊輸入至「圖塊定義」對話方塊。

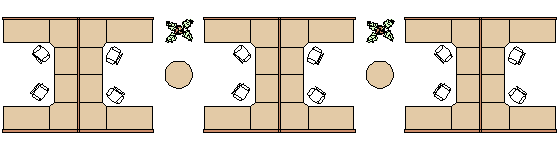

在建立圖塊定義後，您可以視需要插入、複製和旋轉圖塊。

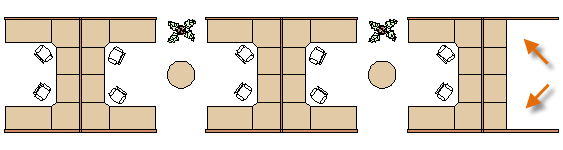

若需要變更時，您可以使用 EXPLODE 指令將圖塊分解回其元件物件。在以下插圖中，已分解和修改右側的隔間。

在此範例中，您可能會從已分解圖塊中的物件建立新圖塊定義。

註: 您可以建立圖塊定義，其中包含一個或多個儲存並顯示資訊的屬性。您可能會使用的指令是 ATTDEF。通常，屬性包括資料，例如零件號碼、名稱、成本和日期。您可以將圖塊屬性資訊匯出至表格或外部檔案。

有數種可用於儲存和擷取圖塊定義的不同計畫。

您可以針對每個要使用的圖塊建立單獨的圖檔。將這些圖檔儲存在資料夾中，其會分別包含一系列相關的圖檔。
您可以針對標題欄框和一般符號，將圖塊定義包括在圖面樣板檔中，以使其在開始新圖面時立即可用。
您可以建立多個圖面檔案 (有時稱為圖塊資源庫圖面)。每個圖面均包含一系列相關的圖塊定義。當圖塊資源庫圖面插入目前圖面中之後，您便可使用該圖面中定義的所有圖塊。

提示: 您可以透過線上存取，從商業廠商和供應商的網站下載 AutoCAD 圖檔。這樣可以節省您的時間，但請務必加以檢查，確保圖檔的繪製正確且符合比例。Autodesk Seek (http://seek.autodesk.com/) 是一種便於存取 BIM (建築資訊模型) 資源庫的方式。
