基礎知識

檢閱基本 AutoCAD 控制。

在啟動 AutoCAD 之後，按一下「開始圖面」按鈕以開始新圖面。

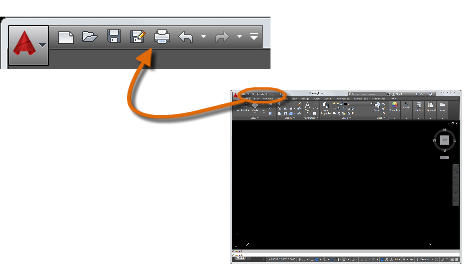

AutoCAD 的整個繪圖區頂端包括標準頁籤式功能區。您可以從「常用」頁籤存取幾乎在此指南中提及的所有指令。此外，以下所示的快速存取工具列包括「新建」、「開啟」、「儲存」、「列印」和「退回」等熟悉的指令。

註: 如果「常用」頁籤時不是目前的頁籤，請繼續執行，然後按一下該頁籤。

指令視窗

AutoCAD 的中心為指令視窗，其通常停靠在應用程式視窗底部。指令視窗會顯示提示、選項和訊息。

您可以直接在指令視窗中輸入指令，而無需使用功能區、工具列和功能表。許多 AutoCAD 的長期使用者偏好使用此方法。

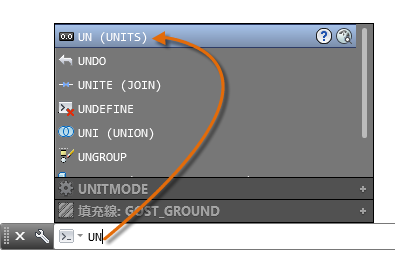

請注意，當您開始鍵入指令時，指令就會自動完成。如果有下面範例所示的其他情形，您可以透過按一下，或者先使用方向鍵，然後再按 Enter 或空格鍵加以選擇。

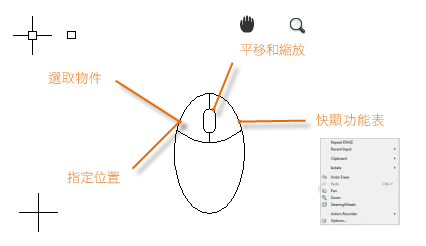

滑鼠

大多數人使用滑鼠做為指向設備，但其他裝置也具有相同的控制能力。

提示: 搜尋選項時，請嘗試按一下右鍵。根據游標位置，不同功能表將顯示相關的指令和選項。

新圖面

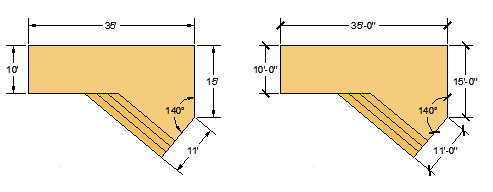

透過指定文字設定、標註、線型和數種其他功能，您可以輕鬆符合產業或公司的標準。例如，此後院底板設計顯示兩種不同的標註型式。

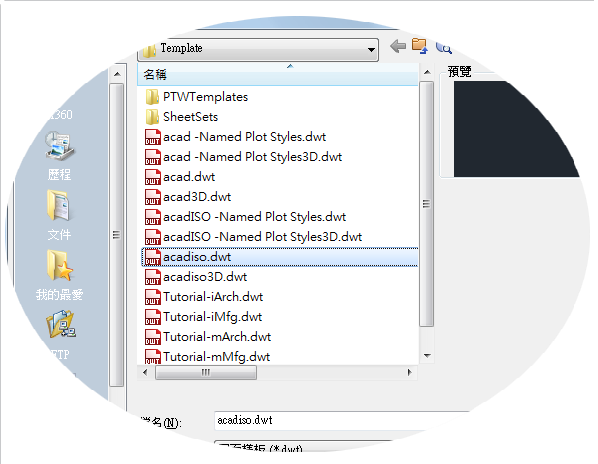

這些全部的設定可以儲存在圖面樣板檔中。按一下「新建」以從數個圖面樣板檔中進行選擇：

• 對於通常採用英呎為單位的英制圖面，請使用 acad.dwt 或 acadlt.dwt。
• 對於通常採用公釐為單位的公制單位，請使用 acadiso.dwt 或 acadltiso.dwt。

此清單中的「自學課程」樣板檔是提供建築或機械設計學科的簡單範例，該樣板具備英制 (i) 和公制 (m) 版本。您可能想要嘗試使用這些樣板。

大多數公司會使用符合公司標準的圖面樣板檔。他們通常會依據專案或客戶使用不同的圖面樣板檔。

建立自己的圖面樣板檔

您可以將任何圖面 (.dwg) 檔儲存成圖面樣板 (.dwt) 檔。您也可以開啟任何既有圖面樣板檔並進行修改，然後在需要時使用不同檔名再次儲存。

如果您是獨立作業，可以開發適合您工作偏好的圖面樣板檔，並在您熟悉工具後加入其他功能設定。

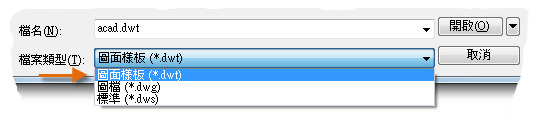

若要修改既有圖面樣板檔，請按一下「開啟」，在「選取檔案」對話方塊中指定「圖面樣板 (*.dwt)」，然後選擇樣板檔。

重要: 如果您的公司已建立了一組圖面樣板檔，請先詢問您的 CAD 管理員再修改任一檔案。

單位

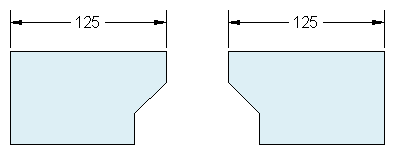

第一次開啟圖面時，您需要決定一個單位代表的長度，例如一英吋、一英呎、一公分、一公里或其他長度單位。例如，插圖中的物件可表示長度均為 125 英呎的兩個建築，或表示以公釐測量的機械零件剖面。

單位顯示設定

決定要使用的單位長度之後，UNITS 指令讓您可以控制數個單位顯示設定，包括以下設定：

• 格式 (或類型)。例如小數 6.5 的長度可以設定顯示為分數 6-1/2 的長度。
• 精確度。例如，小數 6.5 的長度可以設定顯示為 6.50、6.500 或 6.5000。

如果您打算使用英呎和英吋，請使用 UNITS 指令將單位類型設定為「建築」，然後在建立物件時以英吋為單位指定長度。如果您計劃使用公制單位，請將單位類型設定為「十進位」。變更單位格式和精確度並不會影響圖面的內部精確度。這只會影響在使用者介面中顯示長度、角度和座標的方式。

提示: 如果您需要變更 UNITS 設定，請確定您將圖面儲存成圖面樣板檔。否則，您將會需要為每個新圖面變更 UNITS 設定。

模型比例

永遠以完整大小建立模型 (1：1 比例)。術語模型是指您的設計的幾何圖形。圖面包括模型幾何圖形，具有視圖、註記、標註、圖說、表格和顯示在配置中的標題欄框。

您可以指定建立配置時，在標準大小圖紙上列印圖面所需的比例。

建議

• 若要開啟具有正在執行的指令相關資訊的「說明」，只需按 F1。
• 若要重複上一個指令，請按 Enter 或空格鍵。
• 若要查看各種選項，請選取一個物件然後按一下右鍵，或在使用者介面圖元上按一下右鍵。

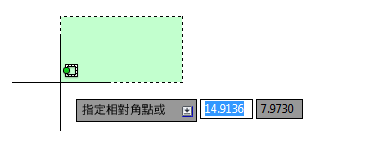

• 若要取消正在執行的指令或是遇到問題，請按 Esc 鍵。例如，如果您在繪圖區中按一下後才輸入指令，您將看到如下所示的訊息：

按 Esc 取消此預選作業。
