建立或修改修訂雲形。
查找

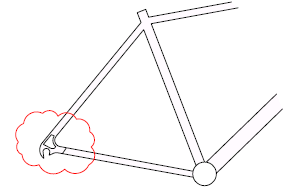

您可以透過選取兩個角點或多邊形點、拖曳游標的方式建立新的修訂雲形，也可以將物件 (例如圓、聚合線、雲形線或橢圓) 轉換為修訂雲形。使用修訂雲形以亮顯圖面中正在審閱的部分。
註: REVCLOUD 可在系統登錄中儲存上一次使用的弧長度。當程式和具有不同比例係數的圖面一起使用時，用 DIMSCALE 乘以此值以提供一致性。
您可以藉由對既有的修訂雲形繪製一個雲形來重新定義既有的修訂雲形。當提示您選取一側來刪除時，會顯示產生的修訂雲形的預覽。
將顯示以下提示。
- 第一角點
- 指定矩形修訂雲形的角點。
- 對角點
- 指定矩形修訂雲形的對角點。
- 反轉方向
- 反轉修訂雲形上連續弧的方向。
- 起點
- 設定多邊形修訂雲形的起點。
- 下一個點
- 指定下一個點，以定義修訂雲形的多邊造型。
- 反轉方向
- 反轉修訂雲形上連續弧的方向。
- 第一點
- 指定手繪修訂雲形的第一個點。
- 弧長
- 最小和最大弧長的預設值為 0.5000。最大弧長不能設定為超過最小弧長的三倍。
- 物件
- 指定將物件轉換為修訂雲形。
- 矩形
- 利用指定的點做為對角點來建立矩形修訂雲形。
- 多邊形
- 建立非矩形修訂雲形 (由三個或更多點定義為修訂雲形的頂點)。
- 手繪
- 繪製手繪修訂雲形。
- 型式
- 指定修訂雲形的型式
- 一般
- 使用預設字樣建立修訂雲形。
- 書法
- 建立彷如使用書法圖筆所繪製的修訂雲形。
- 修改
- 加入或移除既有修訂雲形的側。
- 選取聚合線
- 指定要修改的修訂雲形。
- 反轉方向
- 反轉修訂雲形上連續弧的方向。
