將 AutoCAD Electrical 專案連結至 Inventor 專案，以進行資料交換和交互運作。

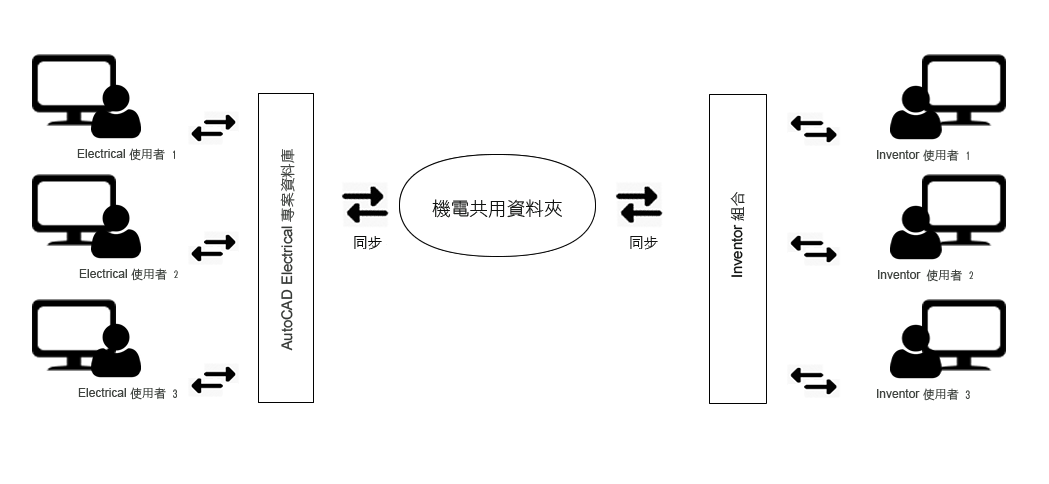

機電專案整合了機械和電氣領域，針對產品開發提供協作和連接的設計體驗，讓它們能在即時環境中並行工作。您可以建立機電連結檔案，以連接您的 AutoCAD Electrical 專案與 Inventor 專案。您可以將機電連結檔案保留在網路上的共用資料夾位置，該位置可供 AutoCAD Electrical 和 Inventor 使用者進行存取。建立連線後，您可以使用同步在 AutoCAD Electrical 和 Inventor 設計之間啟動資料交換。
連結的專案可讓您：
- 將 2D 線路圖表現法關聯至 3D 模型
- 即時同步專案設計資料
- 檢視物理性質，例如，AutoCAD Electrical 中的配線長度可協助您評估實際配線長度
- 檢視由 Mechanical 使用者定義的屬性，並將其與在 AutoCAD Electrical 中定義的電氣屬性進行比較，以協助您使邏輯與實體方面的元件性質保持一致
- 將元件、佈線和連接詳細資料匯出為 Microsoft® Excel 格式，以快速產生報告
- 根據在 AutoCAD Electrical 中定義的連接，自動在 Inventor 中佈線配線和電纜
若要檢視連結專案的元件和配線資料，並使資料保持同步，請使用：
- AutoCAD Electrical「專案管理員」中的「位置視圖」頁籤
- Inventor 中的「位置視圖」
同步
機電專案透過同步功能，管理和保持 AutoCAD Electrical 和 Inventor 專案之間的資料完整性。在資料交換過程中，機電專案中的同步功能使用推送和提取方法。對於 AutoCAD Electrical 使用者，會先提取 Inventor 資料並更新元件樹狀檢視，然後再將 AutoCAD Electrical 資料推送至 Inventor。當您的網路中斷而使與連結檔案的連接中斷時，同步會失敗 - 您可以繼續在您的圖檔中離線工作，並使用「位置視圖」頁籤管理元件。在網路中重新建立與連結檔案的連接之後，您可以同步離線工作。
重複使用
在協作和連接的環境中工作時，通常會重複使用既有專案。您可以執行「複製專案」作業來重複使用機電連結專案 - 為複製的專案建立新的機電連結檔案，或更正所複製機電連結檔案中的資料。
Vault
在協同合作設計環境中，數個人可以同時對一個專案進行作業。您可以使用 Autodesk Vault 管理機電專案。使用 AutoCAD Electrical 和 Autodesk Vault 時，您可以將機電連結專案或個別圖面入庫納管至 Vault 位置。登入 Vault 後，您可以執行其他 Vault 工作，例如，從「專案管理員」內出庫使用和重新整理。
