使用封閉聚合線繪製矩形。
查找
摘要

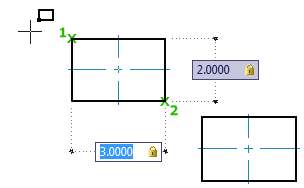

您可以選取方便的起點 (角點、底邊中點、高度中點或矩形的中心)，並透過在展示矩形標註的工具提示中輸入距離值來指定高度和底邊。您還可以變更角點的造型，並控制中心線是否使用矩形繪製。
提示清單
系統會顯示下列提示。
指定第一個角點
定義起點以繪製矩形。按空白鍵以切換至起點位置。游標處的圖像指示目前的起點。
- 指定另一個角點
- 定義繪製矩形所需的第二點。打開標註輸入 (DYNMODE=3) 後，工具提示將顯示到第二點的距離。您可以按 Tab 移到您想變更的值，並使用鍵盤指定到第二點的距離。
- 面積
- 使用面積和底邊或高度建立矩形。如果「倒角」或「圓角」選項處於作用中，計算將考慮對矩形角點的影響。
- 輸入矩形面積 - 指定矩形的面積。
- 計算矩形標註 - 指定使用底邊還是長度做為已知值來計算矩形的標註。
- 輸入矩形底邊 - 指定非零值做為底邊。如果您輸入一個負值，底邊將延伸到左側。
- 輸入矩形高度 - 指定非零值做為高度。如果您輸入一個負值，高度將向底端延伸。
- 旋轉
- 以指定的旋轉角度建立矩形。
- 旋轉角度 - 指定矩形的旋轉程度。為角度指定一個值，或按一下繪製區中的兩點來定義方向
角點
指定兩個斜對角點時，繪製矩形。
底邊
指定底邊中點和反向側的角點時，繪製矩形。
高度
指定高度中點和反向側的角點時，繪製矩形。
中心點
當您指定矩形的中心點和角點時，繪製矩形。
倒角
使用倒角角點建立矩形。
- 使用既有的
- 使用指令提示處顯示的值做為倒角長度。
- 設置
- 顯示「倒角」對話方塊，您可以從中指定要使用的倒角長度。
圓角
使用圓角角點建立矩形。
- 使用既有的
- 使用指令提示處顯示的值做為圓角半徑。
- 設置
- 顯示「圓角」對話方塊，您可以從中指定要使用的圓角半徑。
中心線
使用中心線建立矩形。
- 底邊
- 繪製平行於底邊的中心線。
- 高度
- 繪製平行於高度的中心線。
- 兩者
- 分別繪製平行於底邊和高度的中心線。
對話方塊
顯示包含建立方形和矩形的各種選項的對話方塊。
