建立 (定義) 和發佈 (匯出) IPT，以用於 AutoCAD、Revit 和其他產品。這些應用程式是具有針對性的建置設計與建構系統，可用於記錄建築、結構、機械、電子與配管 (MEP) 資訊。僅向 Inventor 2016 R3 - Subscription 客戶提供 IFC 匯出功能。
「BIM 交換」可將 2D 和 3D IPT 設計資料發佈至 Autodesk 交換檔案 (.ADSK)。此外，「BIM 交換」應用程式可以將原生 Revit 幾何圖形匯出至 Revit 族群 (.RFA) 或工業基礎類別 (.IFC - 包含在 2016 R3 中) 檔案。有多款 Autodesk 產品可以使用 Autodesk 交換檔案。「BIM 交換」可將模型及其詮釋資料提供給多種建築、工程與建構 (AEC) 應用程式。
Autodesk 產品 (例如 AutoCAD 和 Revit) 包含用於消耗資料的其他工具。「BIM 交換」是一種 Autodesk Inventor 增益集，可使用 Autodesk Inventor 的幾何塑型指令，來定義可在其他 Autodesk 產品中使用的模型。「BIM 交換」包含用於定義接頭、簡化和辨識模型幾何圖形/資料，以及將資料匯出至 .RFA、.IFC (包含在 2016 R3 中) 或 .ADSK 檔案的指令。
重要：如果 Revit 是所需結果，需要使用特徵辨識工具來轉換在 Inventor 中建立的各種幾何圖形，使其符合 Revit 軟體中提供的幾何圖形。
「BIM 交換」的一般工作流程包含三個主要組成部分：
- 簡化
- 透過移除元件或不必要的特徵來降低模型複雜性的程序。使用組合簡化指令建立包裹並合併元件，或使用包膜替代件、詳細等級表現法、導出零件以及其他技術，以在建立或發佈零件或組合之前進行簡化。建築工程師僅需要與其設計相關的詳細資料，所以通常只有基本 3D 造型和接頭特徵是重要的。匯出元件時，最好簡化組合，以使 .RFA、.IFC (包含在 2016 R3 中) 和 .ADSK 檔案大小儘可能達到最小。
使用 Inventor LT 簡化模型
透過移除元件或不必要的特徵來降低模型複雜性的程序。在建立或發佈之前，使用導出零件以及其他技術來簡化零件。由於建築工程師僅需要與其設計相關的詳細資料，所以通常只有基本 3D 造型和接頭特徵是重要的。匯出元件時，最好使 .RFA、.IFC (包含在 2016 R3 中) 和 .ADSK 檔大小儘可能達到最小。
- 建立
- 定義用於指示物件連接方式和連接位置之連接器物件的程序。連接器物件用於 MEP 應用程式中，以定義設備 (例如，熱交換器) 與建築系統 (例如，HVAC) 之間的關聯。五種接頭 (電纜接頭、導管接頭、管道接頭、電氣接頭和管接頭) 中的每一種均具有可建立、編輯和刪除它們的指令。

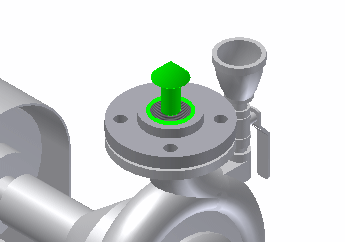

註: 接頭圖像不會指示流向。通常，接頭點遠離主體元件。使用「方向」可反轉接頭方向。
流向在接頭元素內單獨進行定義。
您可以透過定義接頭的位置、方位、造型和大小來加入接頭。然後，在將接頭套用至要在 AutoCAD MEP 或 Revit MEP 中使用的模型中之前，選取連接類型。加入接頭後，這些接頭將顯示在「BIM 交換」瀏覽器中。
- 發佈
- 對 Inventor 資料進行驗證並將其匯出至 .ADSK、.IFC (包含在 2016 R3 中) 或 .RFA 檔案的程序。匯出的檔案包含幾何圖形、2D 視圖、接頭、參數和其他性質。接收應用程式將匯入該應用程式支援的資料。
在將資料匯出至 .ADSK、.IFC (包含在 2016 R3 中) 或 .RFA 檔案之前，請使用「包膜」或「詳細等級表現法」(在 Inventor LT 中不提供) 來簡化資料。如果設計包含單一零件，您可以將其導出至單一本體零件來進行簡化。然後對組合檔案使用包膜替代件。
可以在「匯出建築元件」指令中選取「使用者定義的座標系統 (UCS)」。元件中定義的任意 UCS 均可在「匯出建築元件」指令中使用。為了提供方便，「BIM 交換」頁籤中提供了「UCS」指令。許多建築應用程式將 Z 軸線負方向視為朝向天花板，而機械應用程式通常將 Z 軸線負方向視為背向天花板。定義恰當的 UCS，以便在恰當的方位匯入模型，這一點至關重要。
Revit 和 AutoCAD 可以匯入 ADSK 檔以及相關聯的資料。應用程式僅會匯入支援的資料。在此檔案中忽略不支援的資料。請務必記住，如果 .ADSK 檔已被利用，將無法在 AEC 應用程式中對其進行完全修改。因此，請務必按照以下所述的工作流程，來取得 .ADSK、.IFC (包含在 2016 R3 中) 或 .RFA 檔案。
