浮雕或加入印花至零件或曲面

浮雕或雕刻面或平面

「浮雕」功能會將輪廓以指定的深度和方向相對於模型面升高或凹進。浮雕區域可以提供用於印花或彩繪的表面。凹進式浮雕區域可以為組合中的另一元件提供間隙 (在 Inventor LT 中不可用)。

首先使用一個零件檔，其中包含要浮雕或雕刻之輪廓的 2D 草圖。

1. 按一下「3D 模型」頁籤 「建立」面板 「浮雕」 。
2. 使用「輪廓」選取器，在圖形視窗中點選一個或多個輪廓 (草圖幾何圖形或文字)，以進行浮雕或雕刻。
   提示: 若要使選取更加容易，請關閉自動投影。在「應用程式選項」對話方塊中的「草圖」頁籤中，除選「建立曲線時自動投影邊」。
3. 3. 選擇浮雕類型：

   • 從面浮雕。升高輪廓區域。
   • 從面雕刻。凹進輪廓區域。
   • 從平面浮雕/雕刻。從草圖平面向兩個方向或一個方向擠出，以在模型中加入和移除材料。如果向兩個方向擠出，則會根據相對於零件的輪廓位置移除和加入材料。
4. 指定與您要執行的浮雕類型相關聯的選項：
   • 深度。(「從面浮雕」和「從面雕刻」) 指定要浮雕或雕刻輪廓的偏移深度。
   • 推拔。(「從平面浮雕/雕刻」) 指定推拔的角度。指向模型面的角度為正，允許拔模從模型中移除零件。
   • 頂面外觀。指定浮雕區域面 (而非其側邊) 的外觀。在「外觀」對話方塊中，按一下向下箭頭以展示一個清單。捲動清單或在清單中鍵入開頭字母，以查找所需的外觀。按一下「確定」。
   • 方向。指定特徵的方向。當輪廓位於自模型面偏移的工作平面上時尤其有用。
   • 折繞至面。(「從面浮雕」和「從面雕刻」) 指定輪廓是否在曲面上折繞。僅限於單一面，不能是縫合的面。面只能是平物面或圓錐面，不能是雲形線。清除該勾選方塊可將影像投影到面而不進行折繞。如果輪廓相對於曲率有些大，當浮雕或雕刻區域向曲面投影時會稍有失真。遇到互垂面時，折繞即停止。
5. 按一下「確定」。

展示如何建立浮雕面或平面

編輯浮雕或雕刻特徵

為取得最佳結果，請按照此順序進行動作：

1. 如有必要，請在瀏覽器中，按一下浮雕特徵以展開其內容。
2. 在「草圖」圖示上按一下右鍵，然後按一下「編輯草圖」。
3. 在作用中的草圖中，於文字上按一下右鍵，然後按一下「編輯文字」。
4. 在「設定文字格式」對話方塊中，依需要變更文字，然後按一下「確定」。
5. 依需要，使用其他草圖指令變更其他草圖幾何圖形，按一下右鍵，然後按一下「完成草圖」。
6. 在瀏覽器中，於浮雕特徵上按一下右鍵，然後按一下「編輯特徵」。
7. 按一下「輪廓」，並重新選取要包括在浮雕特徵中的新文字或草圖幾何圖形。依需要變更對話方塊中的其他設定，然後按一下「確定」。

   浮雕特徵將使用對草圖幾何圖形和文字所作的變更進行更新。

在曲面或零件上建立印花

若要建立印花，請在草圖中插入影像，使用約束和標註定位影像，然後使用「3D 模型」頁籤上的「印花」指令，將其套用為印花。

如果您在零件上而不是在曲面上建立印花，請使用「刪除面」指令來移除不需要的面。零件自動轉換成表面。

1. 建立零件檔。在預設草圖中，建立一條直線，然後按一下「返回」。按一下「3D 模型」頁籤 「建立」面板 「擠出」，將直線擠出為曲面。
   註: 使擠出大小與印花影像的大小完全相同。如果需要，編輯草圖並調整直線大小，然後編輯特徵以修改擠出距離。
2. 按一下「3D 模型」頁籤 「草圖」面板 「建立 2D 草圖」，然後選取擠出面。
3. 按一下「草圖」頁籤 「插入」面板，然後按一下「影像」。瀏覽以找到代表印花的 .bmp、.doc 或 .xls 檔，然後按一下「確定」。
4. 在圖形視窗中，按一下以放置影像，然後視需要定位影像。例如：
   • 按一下影像中心並拖曳以使之移動。
   • 按一下影像的一角，拖曳以調整影像大小。影像會保持其原始縱橫比。
   • 按一下一條邊以圍繞其旋轉影像。
   • 使用約束和標註固定位置，並使其與其他幾何圖形對齊。
   提示: 在圖形視窗中的影像上按一下右鍵，並使用「影像性質」對話方塊中的選項來重新定位影像。若要為印花建立透明背景，請按一下「使用遮罩」。
5. 正確定位影像後，按一下右鍵並選擇「完成」。然後再次按一下右鍵，並選取「完成草圖」。
6. 按一下「3D 模型」頁籤 「建立」面板 「印花」 。
7. 在「印花」對話方塊中，使用以下選項選取並放置印花：
   • 影像。指定要做為印花使用的影像。影像必須為 .bmp、.doc 或 .xls 格式。在 .doc 以及 .xls 檔中，將選取其中的可列印區並保留它們原來的格式。如果重調大小，影像會保持其原始縱橫比。使用標註和約束在草圖上定位影像。
   • 面。選取要套用印花的面。
   • 折繞至面。指定是否在一個或數個曲面上折繞影像。清除該勾選方塊，以在一個或數個面上投影影像而不進行折繞。選取該勾選方塊，以在圓柱面、超環面和其他非平面的面上套用印花。投影正垂於草圖平面。
   • 鏈面。將印花套用至相鄰面，例如，圓角或跨一條邊。

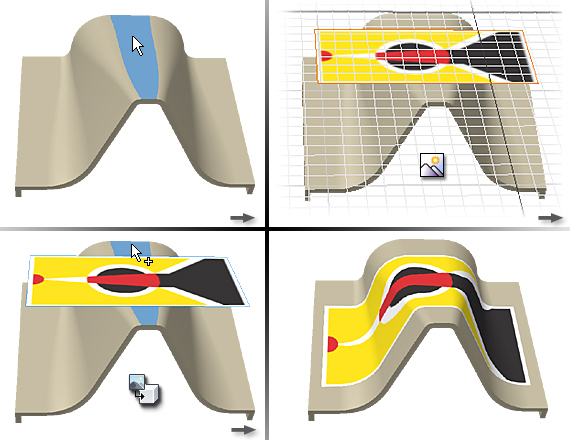

   在選取了「折繞至面」和「鏈面」的情況下放置的印花：

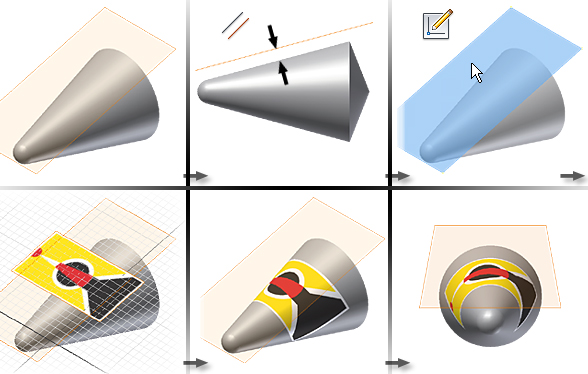

   在選取了「折繞至面」和「鏈面」的情況下，在圓錐上放置的印花：

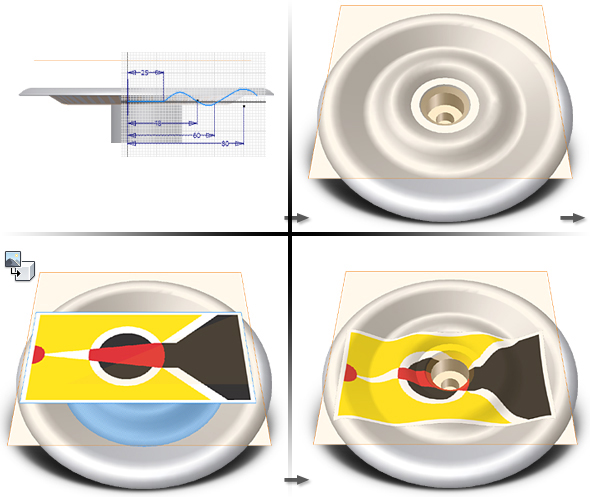

   在選取了「鏈面」的情況下，跨越雲形線、直線和圓弧曲面的印花：

   註: 當投影到不規則曲面或鄰接面時，印花影像會失真。因為影像是投影的，面越接近互垂，失真程度越高。
8. 當印花依需求套用後，按一下「確定」。

展示如何在零件上建立印花

在組合元件上放置印花 (在 Inventor LT 中不可用)

當印花跨越組合中各零件之間的接縫時，可建立與印花相同大小的薄壁零件。

1. 在組合檔中，按一下右鍵並選擇「放置元件」。
2. 瀏覽至並開啟包含印花的零件檔。
3. 依需要加入工作特徵，以協助放置印花。
4. 加入組合約束，以定位印花。

   或者，將組合轉換為導出零件，然後在該零件上套用印花。

   提示: 如果在多個組合中使用印花，可以建立 iMate 來簡化印花定位。
