在此工作中，您將先使用三角形，然後再使用四面體為模具建立網格。
-
確保已選取所有圖層。
-

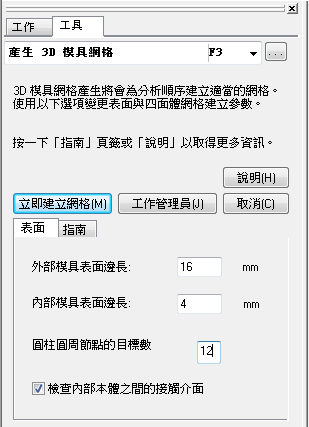

按一下
()。 -
輸入 16 mm 做為外部模具表面邊長。
-
輸入 4 mm 做為內部模具表面邊長。
-
輸入 12 做為圓柱圓周節點的目標數。
-
按一下「立即建立網格」。
建立網格需要花費幾分鐘時間。
-
完成建立網格後，不勾選「模具外部三角形」圖層。
-

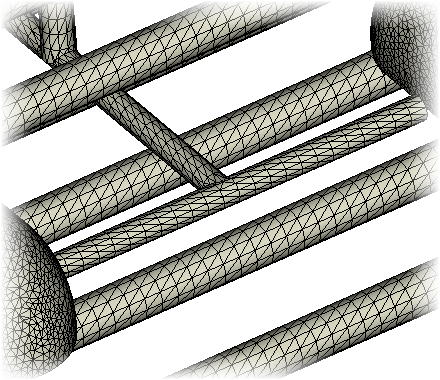

檢查覆蓋冷卻管線和零件的網格。
-
按一下
()。 -
按一下「立即建立網格」。
建立網格將花費幾分鐘時間。
-

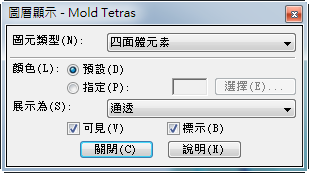

在「模具四面體」圖層上按一下右鍵，然後選取「顯示」。
-
將「展示為」設定為「透明」，然後按一下「關閉」。
-
儲存研究。
